جيروسكوب الألياف الضوئية الدقيقة ، مستشعر معدل الزاوي مع إخراج رقمي

اسم العلامة التجارية:	Firepower
رقم الطراز:	FCG24
الـ MOQ:	1
السعر:	1600 USD
شروط الدفع:	تي / ت
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

وضع الإخراج:

RS422

النطاق:

≥500 درجة / ثانية

التحيز （ألان):

≤0.2 درجة / ساعة

الاستهلاك:

≤0.7 واط

إمدادات الطاقة:

5 (± 0.15) فولت

مشي عشوائي:

≤0.04 درجة / ح (1σ)

عامل المقياس:

4 مللي فولت / درجة / ثانية

تفاصيل التغليف:

إسفنج + صندوق

القدرة على العرض:

100 / شهر

إبراز:

RS422 جيروسكوب الألياف البصرية الناتج

دمج مستشعر المعدل الزاوي للبصريات

مستشعر المعدل الزاوي للألياف الدقيقة

وصف المنتج

مستشعر معدل الزوايا الجيروسكوب بالألياف البصرية الدقيقة الذي يدمج البصريات مع الإخراج الرقمي

1 نطاق

تحدد هذه الوثيقة متطلبات وطرق استخدام وصيانة جيروسكوب الألياف الضوئية الدقيقة MFOG-24 (المنتج باختصار).

2 المراجع والمعايير

GJB1649-1993 برنامج التحكم في البيئة والتنمية المستدامة للمنتجات الإلكترونية

3 التعاريف

لا أحد.

4 مقدمة المنتج

4.1 نظرة عامة على المنتج

جيروسكوب الألياف الضوئية الدقيقة MFOG-24 (المشار إليه فيما يلي باسم هذا المنتج) عبارة عن مستشعر معدل زاوي يدمج البصريات مع الإخراج الرقمي والميكانيكا والإلكترونيات.يعتمد على تأثير Sagnac ، ويدمج مجموعة متنوعة من أجهزة الألياف الدقيقة الدقيقة ، ويدرك عملية الكشف عن طريق اكتشاف ومعالجة وإعادة تغذية فرق الطور الناتج عن شعاعين من الضوء ينتشران في اتجاهين متعاكسين.

يتكون هذا المنتج بشكل أساسي من مكونات المسار البصري ومكونات الدائرة والمكونات الهيكلية.تتميز بخصائص الهيكل البسيط ، عدم وجود أجزاء متحركة ، عدم وجود أجزاء تآكل ، بداية سريعة ، حجم صغير ، وزن خفيف وما إلى ذلك.ويمكن تطبيق ذلك على التحكم في الموقف وقياس الناقل.

4.2 التكوين

يتكون المنتج بشكل أساسي من المكونات التالية:

أ) مجموعة المسار البصري ؛

ب) لوحة دائرة إشارة الكشف والتحكم ؛

ج) هيكل عظمي من الألياف الضوئية وقذيفة وأجزاء هيكلية أخرى ؛

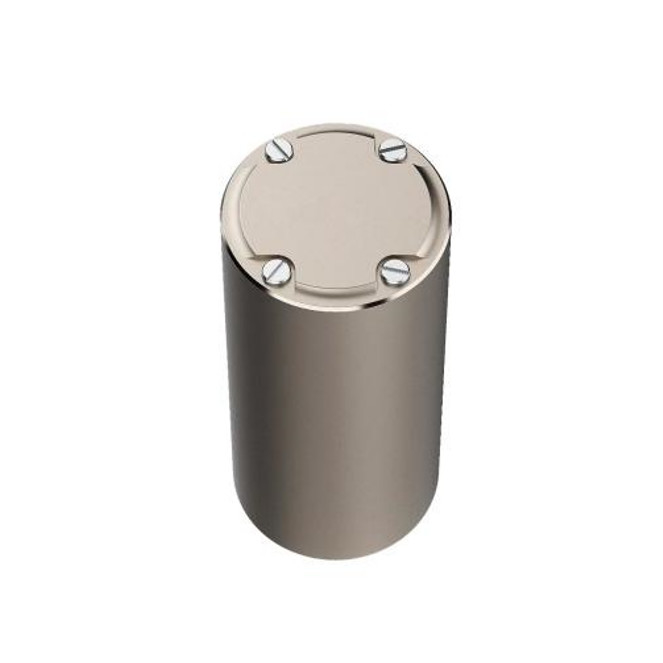

4.3 المظهر والأبعاد

المنتج أسطواني ، بأبعاد كلية φ24 مم × 40 مم

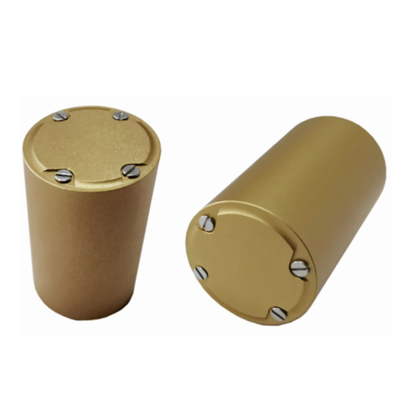

جيروسكوب الألياف الضوئية الدقيقة ، مستشعر معدل الزاوي مع إخراج رقمي 0

الجدول 1 معلمات الأداء الرئيسية

أغراض	MFOG24	وحدة
إشارة الخرج	RS422
موصل	لوحة اللحام
محور	1
استهلاك	≤1.5	ث
مزود الطاقة	5 (± 0.15)	الخامس
مشي عشوائي	≤0.04	° / √ ح (1σ)
يتراوح	≥500	° / ثانية
التحيز (10s ، 1σ)	≤1.5	° / ساعة
التحيز (ألان)	≤0.4	° / ساعة
التكرار التحيز (ألان)	≤0.4	° / ساعة
عامل المقياس	3600	(LSB / س / ث)
عامل المقياس غير الخطي	≤300	جزء في المليون (1σ)
وقت بدء التشغيل	≤1	س
عرض النطاق	300	هرتز
درجة حرارة العمل.	-45 ~ +70	℃
مخزن درجة الحرارة.	-55 ~ + 85	℃
اهتزاز	20 ~ 2000.0.04	هرتز ، g² / هرتز
أبعاد	Φ24 * 40	مم
وزن	≤30	ز
