مستشعر معدل زاوية الألياف ، مستشعر مقياس الدوران البصري RS422

اسم العلامة التجارية:	Firepower
رقم الطراز:	FCG24
الـ MOQ:	1
السعر:	1600 USD
شروط الدفع:	تي / ت
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

وضع الإخراج:

RS422

النطاق:

≥500 درجة / ثانية

التحيز （ألان):

≤0.2 درجة / ساعة

الاستهلاك:

≤0.7 واط

إمدادات الطاقة:

5 (± 0.15) فولت

مشي عشوائي:

≤0.04 درجة / ح (1σ)

عامل المقياس:

4 مللي فولت / درجة / ثانية

تفاصيل التغليف:

إسفنج + صندوق

القدرة على العرض:

100 / شهر

إبراز:

مستشعر معدل الزاوي 5 فولت

مستشعر مقياس الدوران بالألياف

مستشعر مقياس الدوران RS422

وصف المنتج

مستشعر معدل الزاوية للألياف الجيرومتر البصري

1 لمحة عامة عن المنتج

MFOG-24 micro-nano fiber optic gyroscope (يشار إليها فيما يلي باسم هذا المنتج) هو مستشعر معدل الزاوية يدمج البصريات مع الإخراج الرقمي والميكانيكا والإلكترونيات.إنه مبني على تأثير (ساغاناك)، يدمج مجموعة متنوعة من أجهزة الألياف النانوية الدقيقة، ويحقق عملية الكشف عن طريق الكشف،معالجة وإعادة تغذية الفرق في المراحل الناتج عن اثنين من أشعة الضوء تنتشر في اتجاهات معاكسة.

يتكون هذا المنتج أساسا من مكونات المسار البصري، مكونات الدوائر والمكونات الهيكلية.حجم صغيرويمكن تطبيقها على هذا التحكم في الموقف وقياس الناقل.

2 التكوين

يتكون المنتج أساسا من المكونات التالية:

أ) مجموعة مسارات بصرية

(ب) لوحات الدوائر الإشارية للكشف والتحكم؛

ج) هيكل العظام، والقشرة والأجزاء الهيكلية الأخرى للخيط الألياف البصرية.

3 المظهر والأبعاد

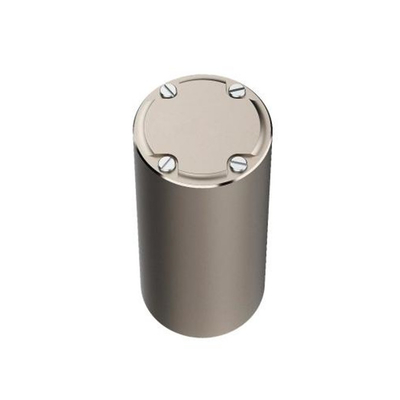

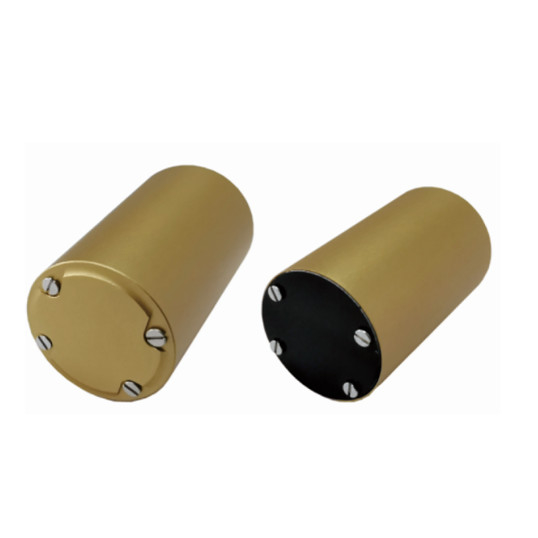

المنتج أسطواني، مع أبعاد إجمالية φ24 مم × 40 مم

مستشعر معدل زاوية الألياف ، مستشعر مقياس الدوران البصري RS422 0

الجدول 1 معايير الأداء الرئيسية

البنود	MFOG24	الوحدة
إشارة الخروج	RS422
المرفق	لوحة لحام
المحور	1
الاستهلاك	≤1.5	w
إمدادات الطاقة	5 ((± 0.15)	V
المشي العشوائي	≤0.04	°/√h(1σ)
النطاق	≥ 500	°/s
التحيز (10s,1σ)	≤1.5	°/ساعة
التحيز (ألان)	≤0.4	°/ساعة
التكرارية التحيزية ((ألان)	≤0.4	°/ساعة
عامل الحجم	3600	(LSB/o /s)
عامل المقياس غير خطية	≤300	PPM ((1σ)
وقت البدء	≤ 1	s
عرض النطاق	300	هرتز
العمل المؤقت	-45~+70	°C
الحرارة المحفوظة	-55~+85	°C
اهتزاز	20~2000،0.04	هرتز، g2/Hz
الأبعاد	Φ24*40	ملم
الوزن	≤30	g
