عالية الأداء VG910 جيروسكوب بصري مماثل محور واحد

اسم العلامة التجارية:	Firepower
رقم الطراز:	MFOG910
الـ MOQ:	1
السعر:	قابل للتفاوض
شروط الدفع:	تي / ت
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

اسم المنتج:

محور واحد الدوران

نطاق القياس:

-250 ~ + 250 درجة / ثانية

الابعاد الكلية:

82 × 82 × 20 مم

عامل المقياس:

7 ± 0.5mvdeg / ثانية

مصدر التيار:

5 فولت

اهتزاز عشوائي:

6.06 جرام ， 20 ~ 2000 هرتز

تفاصيل التغليف:

إسفنج + صندوق

القدرة على العرض:

100 / شهر

إبراز:

جيروسكوب بصري 5 فولت

مستشعر جيروسكوبي أحادي المحور

جيروسكوب ألياف بصرية 2000 هرتز

وصف المنتج

عالية الأداء VG910 جيروسكوب بصري مماثل جيروسكوب الألياف البصرية الجديد التناظرية لمستشعر الدوران Vg910

معلمات الأداء الرئيسية
راجع معلمات الأداء الرئيسية للمنتج للحصول على التفاصيل.

رقم سري	عنصر اختبار	وحدة	متطلبات تقنية
1	الابعاد الكلية	مم	82 × 82 × 20
2	عامل المقياس	ميف / ° / ثانية	7 ± 0.5
3	درجة حرارة التشغيل	℃	-40 ~ + 60
4	نطاق القياس	° / ثانية	-250 ~ + 250
5	قطبية الإخراج	——	ينتج دوران في اتجاه عقارب الساعة جهدًا إيجابيًا
6	مصدر التيار	الخامس	+5
7	اهتزاز عشوائي	——	6.06 جرام ، 20 ~ 2000 هرتز

1 ملخص

تحدد هذه الوثيقة متطلبات وطرق استخدام جيروسكوب الألياف البصرية أحادي المحور VG-910 (المشار إليه باسم المنتج).يحتوي الجيروسكوب على دولتين رقمي وتناظري.يمكن للمستخدمين تخصيص الجيروسكوب مع حالات الإخراج المختلفة وفقًا للاحتياجات المختلفة.

2 مقدمة المنتج

2.1 مبدأ

هذا المنتج عبارة عن مستشعر معدل زاوي بالقصور الذاتي يعتمد على تأثير Sagnac البصري ، والذي يستخدم لقياس المعدل الزاوي للناقل على طول المحور الحساس للمنتج.

2.2 وظيفة

بالنسبة لحالة المحاكاة ، تتوافق الوظائف مع ما يلي:

1) جيروسكوب الحالة التناظرية: يوفر قناة واحدة للمعلومات التناظرية ذات المعدل الزاوي (إشارة الجهد).

2.3 مجال التطبيق

المنتجات مناسبة بشكل أساسي لنظام الملاحة بالقصور الذاتي ، ونظام تحديد المواقع والتوجيه ، ونظام قياس الموقف ، ونظام تثبيت المؤازرة والتطبيقات الأخرى.

2.4 تعبير

المكونات الرئيسية للمنتج هي كما يلي:

1) يشتمل المسار البصري على مصدر ضوء SLD ، وألياف ضوئية ، ومعدِّل طور بصري متكامل ، ومقرن ألياف بصرية ، وكاشف ضوئي ؛

2) تتكون الدائرة من دائرة قيادة بمصدر الضوء ولوحة دائرة إشارة للكشف والتحكم ؛

3) الأجزاء الهيكلية للجيروسكوب.

3. المتطلبات الفنية الرئيسية

3.1 الوظيفة

إخراج المعلومات التناظرية معدل الزاوي (إشارة الجهد).

3.2 التكوين

المكونات الرئيسية للمنتج هي كما يلي:

4) يشتمل المسار البصري على مصدر ضوء SLD ، وألياف ضوئية ، ومعدِّل طور بصري متكامل ، ومقرن ألياف بصرية ، وكاشف ضوئي ؛

5) تتكون الدائرة من دائرة قيادة بمصدر الضوء ولوحة دائرة إشارة للكشف والتحكم ؛

3) الأجزاء الهيكلية للجيروسكوب.

3.3 أبعاد المخطط التفصيلي والتركيب

البعد الكلي (مم): 82 × 82 × 20 (L × W × H) ؛

أبعاد التثبيت (مم): (60.8 ± 0.1) × (60.8 ± 0.1) (L × W) ، Φ3.6 مم × 4 ، كما هو موضح.

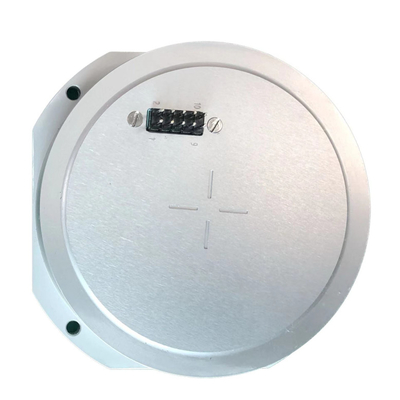

عالية الأداء VG910 جيروسكوب بصري مماثل محور واحد 0
