| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | IMU115 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 200 / شهر |

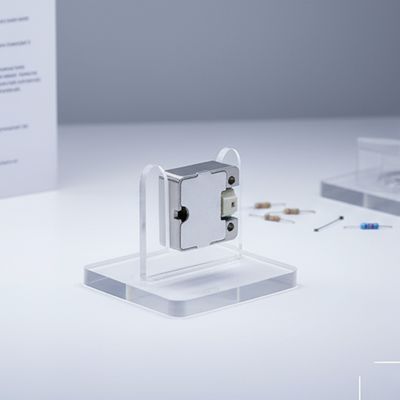

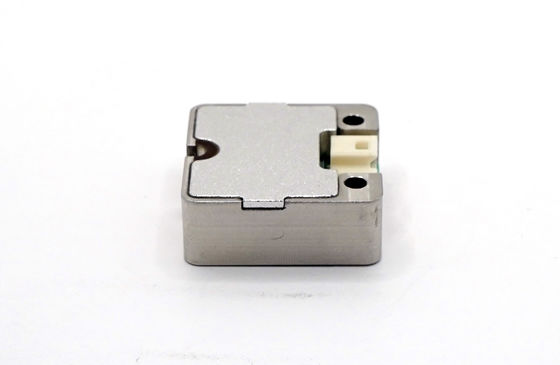

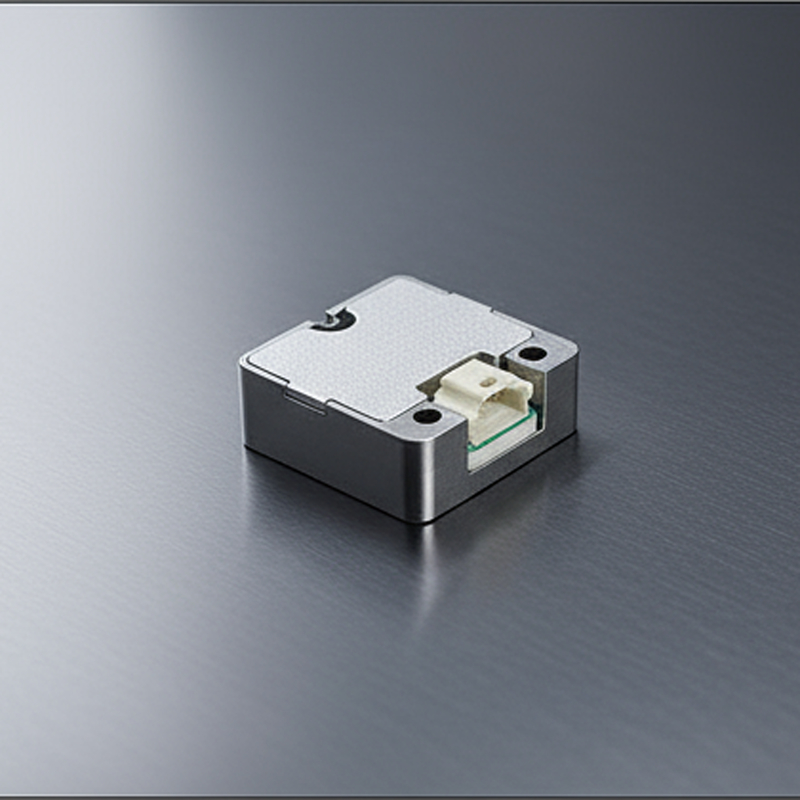

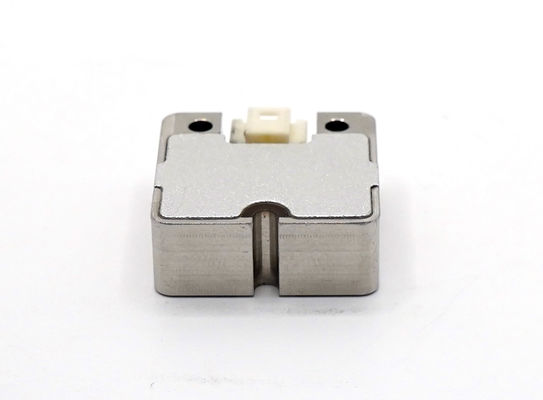

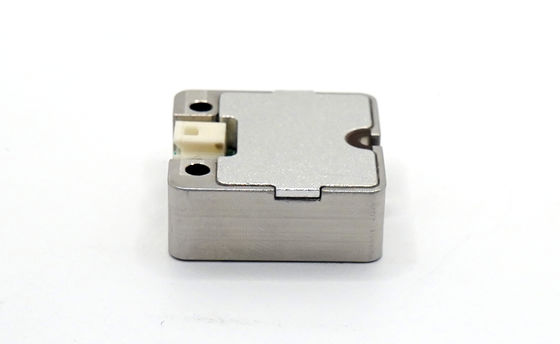

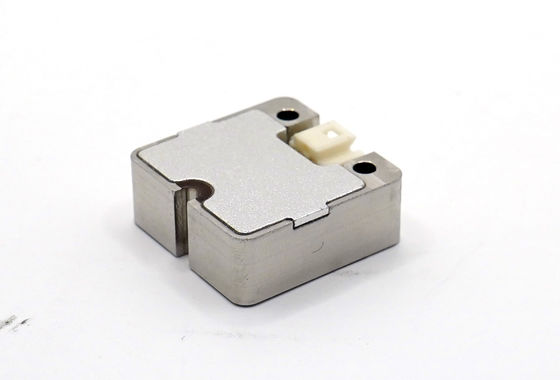

مستشعر معدل الزاوية الثابتة تأثير Sagnac البصري Fiber Gyro
هذا المنتج هو جهاز استشعار لسرعة الزاوية الثابتة على أساس تأثير Sagnac البصري ، والذي يستخدم لقياس السرعة الزاوية للناقل على طول المحور الحساس للمنتج.وحدة استشعار معدل الزاوية من المنتج هو حلقة الألياف البصرية، يتم اعتماد دائرة الكشف الرقمية المغلقة لاستخراج الفرق في المسار البصري للضوء المتداول في اتجاه عقارب الساعة والضوء المتداول في اتجاه عقارب الساعة الناجم عن معدل الزاوية الفيزيائي الخارجي ،والتي يتم استشعارها بواسطة حلقة الألياف البصرية، وفي غضون ذلك يتم تحويل إشارة الجهد من إشارة فرق المسار البصري إلى ردود الفعل والتحكم في الحلقة المغلقة ، بحيث يتم تحقيق تعديل وتفكيك الإشارة,و يتم تحقيق الغرض من الكشف عن إشارة معدل الزاوية.
يتكون هذا المنتج من وحدة استشعار الزاوية البصرية ووحدة اكتشاف الإشارة، وتوفر معلومات الزاوية المتزايدة في محور واحد ومعلومات درجة الحرارة الداخلية.
المنتجات مناسبة بشكل رئيسي للتطبيقات مثل أنظمة الملاحة الثابتة ذات الدقة المتوسطة وأنظمة تحديد المواقع والتوجيه وأنظمة استقرار الخدمة.
المكونات الرئيسية للمنتج هي:
الأبعاد الإجمالية (ملم): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)
أبعاد التثبيت (ملم): 43 ± 0.1 × 43 ± 0.1 (L × W) ، Φ3.2mm × 4، مثلالشكل كما هو مبين.
المعايير الرئيسية
| رقم التسلسل | مادة الاختبار | الوحدة | المتطلبات التقنية |
| 1 | الأبعاد الكلية | ملم | 50×50×32 |
| 2 | وقت البدء | 5 | 5s |
| 3 |
استقرار التحيز الصفري (10s ناعمة) |
(°) / ساعة | ≤0.1 |
| 4 | إمكانية تكرار مع عدم التحيز | (°) / ساعة | ≤0.1 |
| 5 | معامل المشي العشوائي | (o) / h1/2 | ≤0.01 |
| 6 | عدم خطية عامل المقياس | ppm | ≤50 |
| 7 | إمكانية تكرار عامل المقياس | ppm | ≤50 |
| 8 | درجة حرارة العمل | °C | -40~+70 |
| 9 | درجة حرارة التخزين | °C | -50~+70 |
| 10 | النطاق الديناميكي | (°) /s | ± 500 |
| 11 | فولتاج التزويد | V | +5 فولت |
| 12 | استهلاك الطاقة في الحالة الثابتة (درجة حرارة كاملة) | W | <4 |
| 13 | عرض النطاق | هرتز | ≥200 |
