| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | IMU300C |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، L / C. |
| القدرة على التوريد: | 500 / شهر |
500 درجة غيرو 16g مقياس التسارع IMU مستشعر القياس الثابت المنخفض
|
المعلم |
ظروف الاختبار |
دقة التصميم |
الوحدة |
|
|---|---|---|---|---|
| الـ (جيرو) | نطاق القياس الديناميكي | - | ± 500 | o/s |
| استقرار التحيز | تباين ألان (500 درجة في الثانية، درجة حرارة طبيعية) | 0.3 | o/h | |
| متوسط 10 ثواني (-40 °C ~ + 80 °C، درجة حرارة ثابتة) | 3.0 | o/h | ||
| التحيز | نطاق الحياد الصفري | 0.1 | o/s | |
| تغيرات الحياد الصفري على نطاق درجة الحرارة الكاملة | 0.01 | o/s | ||
| بدء التكرار | 0.005 | o/s | ||
| تأثير التسارع الخطي على التحيز | 0.002 | o/s/g | ||
| تأثير الاهتزاز على التحيز، التغيير قبل وبعد الاهتزاز | 0.002 | o/s/g | ||
| تأثير الاهتزاز على التحيز، التغيير قبل وخلال الاهتزاز | 0.001 | o/s/g | ||
| عامل الحجم | دقة عامل المقياس | 0.1 | % | |
| عدم خطية عامل المقياس | 0.01 | %FS | ||
| المشي العشوائي الزاوي | - | 0.06 | °/√hr | |
| عرض النطاق | - | 200 | هرتز | |
| عداد التسارع | نطاق القياس الديناميكي | - | 16 | g |
| استقرار التحيز | تباين ألان (منطقة 16 غرام، درجة حرارة طبيعية) | 0.02 | ملغ | |
| متوسط 10 ثواني (-40 °C ~ + 80 °C، درجة حرارة ثابتة) | 0.03 | ملغ | ||
| التحيز | نطاق الحياد الصفري | 1 | ملغ | |
| تغيرات الحياد الصفري على نطاق درجة الحرارة الكاملة | 1 | ملغ | ||
| بدء التكرار | 0.2 | ملغ | ||
| عامل الحجم | دقة عامل المقياس | 0.3 | % | |
| عدم خطية عامل المقياس | 0.02 | %FS | ||
| السرعة المشي العشوائي | - | 0.08 | m/s/√hr | |
| عرض النطاق | - | 200 | هرتز | |
| واجهة الاتصال | SR422 ذات الاتجاه الواحد | معدل البود | 460.8 | ميغاهرتز |
| تواتر أخذ العينات | UART | 1000 | هرتز | |
| الخصائص الكهربائية | الجهد | - | 5 | V |
| استهلاك الطاقة | - | 1.5 | W | |
| (ريبل) | ب-ب | 150 | mV | |
| الخصائص الهيكلية | الحجم | - | 38.6×44.6×215 | ملم |
| الوزن | - | 65±2 | g | |
| بيئة الاستخدام | درجة حرارة العمل | - | -40~80 | °C |
| درجة حرارة التخزين | - | -45 ~ 85 | °C | |
| اهتزاز | - | 20~2000 هرتز،6.06 غرام | ||
| التأثير | - | 6000 جرام0.5 ثانية | ||
| الموثوقية | MTBF | - | 20000 | h |
| وقت العمل المستمر | - | 120 | h | |

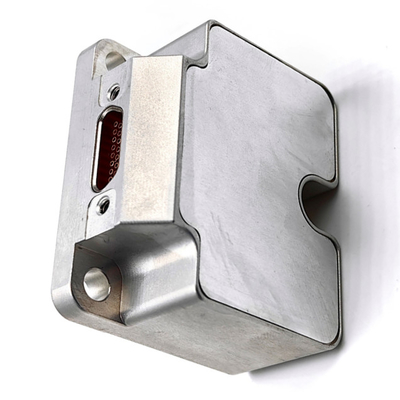

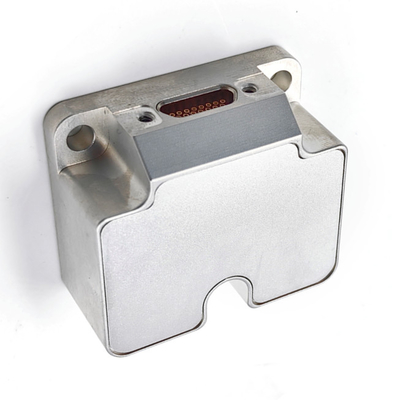

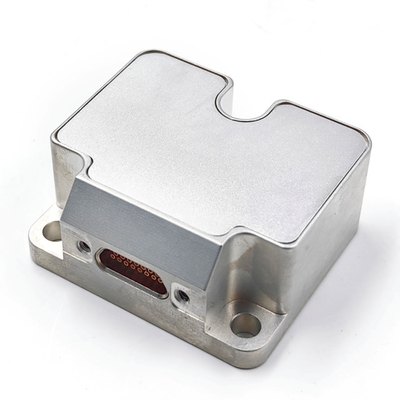

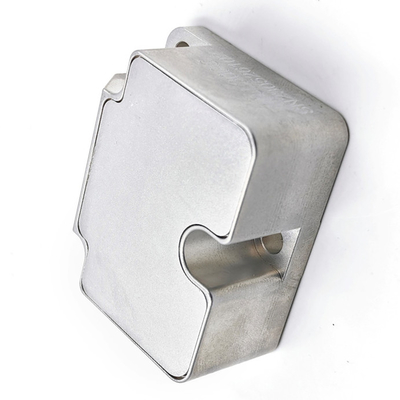

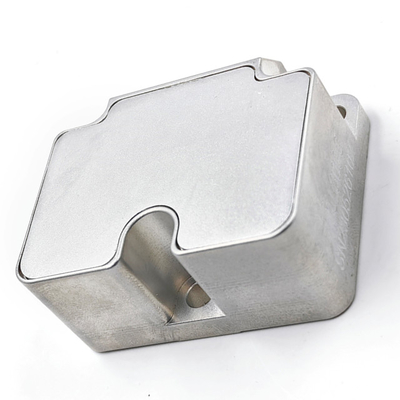

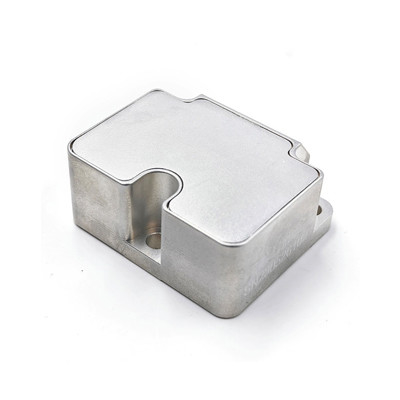

جهاز IMU300C-A0-IMU هو وحدة قياس جدرانية (IMU) تستند إلى تكنولوجيا التصنيع الدقيق (MEMS) ، مع جهاز تحريك MEMS عالي الأداء ومسارعة MEMS المدمجة ،يخرج 3 سرعات زاوية و 3 تسارعات.
يحتوي جهاز IMU300C-A0-IMU على موثوقية عالية وقابلية قوية للتكيف مع البيئة. من خلال مطابقة البرمجيات المختلفة ، يمكن استخدام المنتج على نطاق واسع في الطائرات بدون طيار التكتيكية والصناعية ، والذخيرة الذكية ،الباحث والحقول الأخرى.
المرفق الكهربائي لمنتج IMU300C-A0-IMU هو J30J-15 TJL ، ويتم عرض تعريف الاتصال المحدد وتخصيصه في الجدول التالي:
| رقم الغرز | الاسم | النوع | ملاحظة |
| 1 | TxD- | الناتج | RS422 |
| 2 | (ركس دي) | المدخلات | RS422 |
| 3 | TST_1 | الناتج | |
| 4 | TOV_1 | الناتج | |
| 5 | الـ RST | المدخلات | |
| 6 | الـ GND | المدخلات | |
| 7 | الاحتياطي | ||
| 8 | VCC_5V | مصدر الطاقة | +5v |
| 9 | TxD+ | الناتج | RS422 |
| 10 | RxD+ | المدخلات | RS422 |
| 11 | (إكست تريج) | المدخلات | مدخل متزامن 5 فولت |
| 12 | الـ GND | المدخلات | |
| 13 | الـ GND | المدخلات | |
| 14 | الاحتياطي | ||
| 15 | الـ GND | أرضية الطاقة |
