جهاز استشعار الجيرسكوب الضوئي المضاد للتأثير تم تمريره

اسم العلامة التجارية:	Firepower
رقم الطراز:	FCG24A
الـ MOQ:	1
السعر:	1300 USD
شروط الدفع:	تي/تي
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

وضع الإخراج:

الجهد

النطاق:

300 درجة / ثانية

التحيز （ألان):

≤0.2 درجة / ساعة

الاستهلاك:

≤0.7 واط

إمدادات الطاقة:

5 (± 0.15) فولت

مشي عشوائي:

≤0.04 درجة / ح (1σ)

عامل المقياس:

4 مللي فولت / درجة / ثانية

تفاصيل التغليف:

إسفنج + صندوق

القدرة على العرض:

100 / شهر

إبراز:

غايروسكوب بصري مضاد للصدمات,لقد مررنا بمرشح ضوئي,مرشح ضوئي مضاد للصدمات

ce passed optical gyroscope

anti impact fiber optic gyroscope

وصف المنتج

مستشعر جيروسكوب بصري مضاد للصدمات

معلمات الأداء الرئيسية

1	نطاق الإدخال (°/ث)	±300
2	عامل القياس	7+0.7mv/o/s
3	استقرار التحيز (10 ثوانٍ، 1σ، °/ساعة)	≤2
4	تكرار التحيز (1σ، °/ساعة)	≤2
5	السير العشوائي (°/ساعة1/2)	≤0.02
6	إزاحة التحيز (10 ثوانٍ، 1σ)	≤0.05
7	عرض النطاق الترددي 3 ديسيبل (هرتز)	≥450
8	جهد الإمداد (فولت)	5+0.15
9	استهلاك الطاقة (واط)	≤0.7

التركيب

يتكون المنتج بشكل أساسي من المكونات التالية:

أ) مجموعة مسار بصري؛

ب) لوحة دائرة إشارة الكشف والتحكم؛

ج) هيكل حلقة الألياف الضوئية، الغلاف والأجزاء الهيكلية الأخرى؛

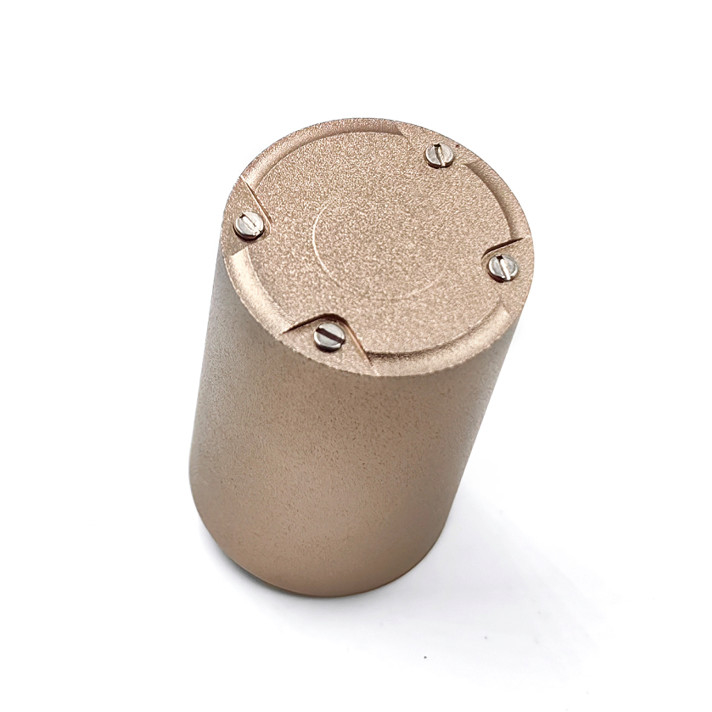

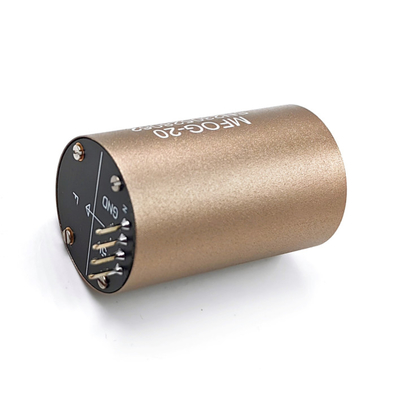

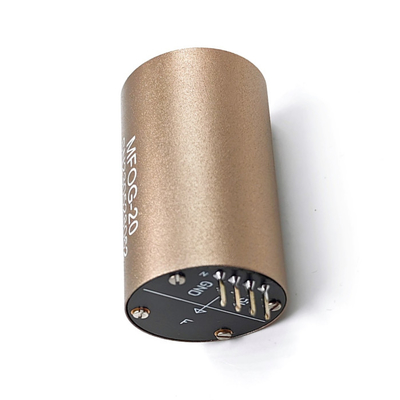

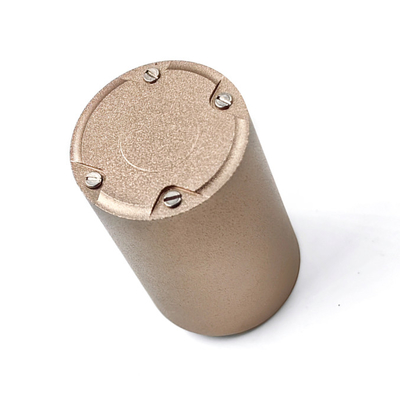

3 المظهر والبعد

المنتج أسطواني، بأبعاد إجمالية تبلغ φ24 مم × 40 مم

نظرة عامة على المنتج

جيروسكوب الألياف الضوئية الدقيقة MFOG-24 (المشار إليه فيما يلي باسم هذا المنتج) هو مستشعر معدل زاوي يدمج البصريات مع الإخراج الرقمي والميكانيكا والإلكترونيات. يعتمد على تأثير ساجناك، ويدمج مجموعة متنوعة من أجهزة الألياف الدقيقة، ويدرك عملية الكشف عن طريق الكشف عن الفرق في الطور الناتج عن شعاعين من الضوء ينتشران في اتجاهين متعاكسين ومعالجته وإعادته.

يتكون هذا المنتج بشكل أساسي من مكونات المسار البصري ومكونات الدائرة والمكونات الهيكلية. يتميز بهيكل بسيط، ولا توجد أجزاء متحركة، ولا توجد أجزاء تالفة، وبدء سريع، وحجم صغير، ووزن خفيف وما إلى ذلك. ويمكن تطبيقه على التحكم في الموقف وقياس الحامل.

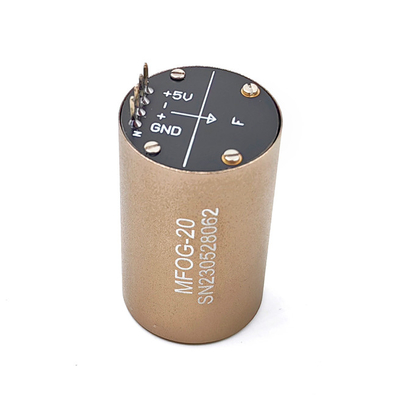

متطلبات الطاقة

	+5V
الجهد االكهربي	4.85V~5.15V
التموج	20mV
التيار الكهربائي	0.25A

MFOG24A analog output Micro-nano FOG.pdf
