جهاز استشعار الزاوية والسرعة الناتجة التناظرية محور واحد جهاز استشعار حلقات الألياف الجيرو

اسم العلامة التجارية:	Firepower
رقم الطراز:	FCG24A
الـ MOQ:	1
السعر:	1300 USD
شروط الدفع:	تي/تي
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

وضع الإخراج:

الجهد

النطاق:

300 درجة / ثانية

التحيز （ألان):

≤0.2 درجة / ساعة

الاستهلاك:

≤0.7 واط

إمدادات الطاقة:

5 (± 0.15) فولت

مشي عشوائي:

≤0.04 درجة / ح (1σ)

عامل المقياس:

4 مللي فولت / درجة / ثانية

تفاصيل التغليف:

إسفنج + صندوق

القدرة على العرض:

100 / شهر

إبراز:

جهاز استشعار سرعة الخروج التناظرية,جهاز استشعار سرعة الزاوية,غايروسكوب ذو محور واحد للألياف البصرية

angle velocity sensor

single axis fiber optic gyroscope

وصف المنتج

مستشعر سرعة الزاوية الناتج التناظري مستشعر جيروسكوب حلقة الألياف أحادي المحور

التركيب

يتكون المنتج بشكل أساسي من المكونات التالية:

أ) مجموعة مسار بصري؛

ب) لوحة دائرة إشارة الكشف والتحكم؛

ج) هيكل حلقة الألياف الضوئية، الغلاف والأجزاء الهيكلية الأخرى؛

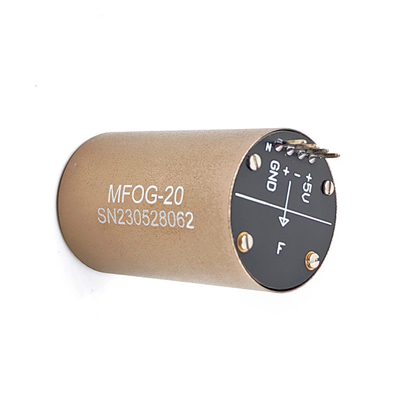

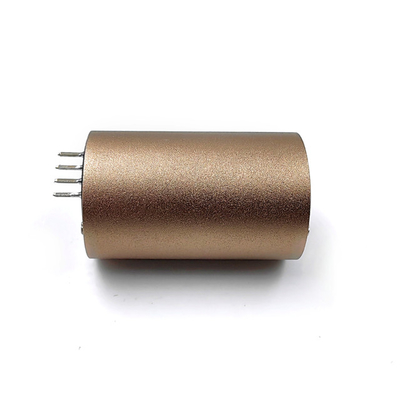

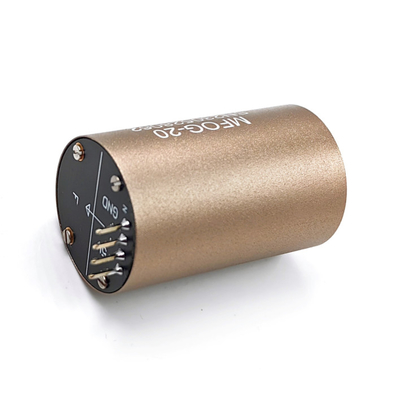

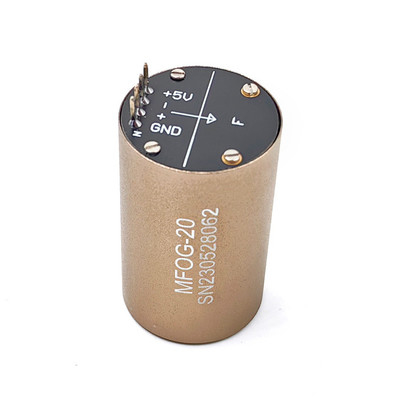

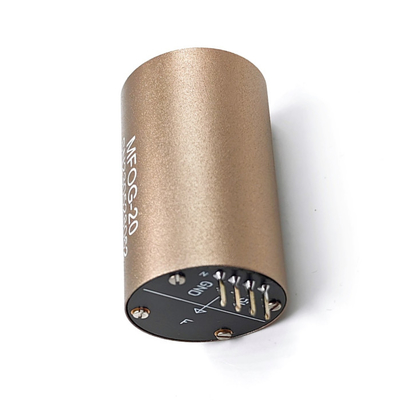

3 المظهر والبعد

المنتج أسطواني، بأبعاد إجمالية تبلغ φ24 مم × 40 مم

متطلبات الطاقة

	+5 فولت
الجهد	4.85 فولت ~ 5.15 فولت
التموج	20 مللي فولت
التيار الكهربائي	0.25 أمبير

نظرة عامة على المنتج

جيروسكوب الألياف الضوئية الدقيقة MFOG-24 (المشار إليه فيما يلي باسم هذا المنتج) هو مستشعر معدل زاوي يدمج البصريات مع الإخراج الرقمي والميكانيكا والإلكترونيات. يعتمد على تأثير ساجناك، ويدمج مجموعة متنوعة من أجهزة الألياف الدقيقة، ويدرك عملية الكشف عن طريق الكشف عن الفرق في الطور الذي تولده حزمتان من الضوء تنتشران في اتجاهين متعاكسين ومعالجته وإعادته.

يتكون هذا المنتج بشكل أساسي من مكونات المسار البصري ومكونات الدائرة والمكونات الهيكلية. يتميز بخصائص الهيكل البسيط، وعدم وجود أجزاء متحركة، وعدم وجود أجزاء تالفة، والتشغيل السريع، والحجم الصغير، والوزن الخفيف وما إلى ذلك. ويمكن تطبيقه على التحكم في الموقف وقياس الحامل.

أهم معايير الأداء

1	نطاق الإدخال (درجة/ثانية)	±300
2	عامل القياس	7+0.7 مللي فولت/درجة/ثانية
3	استقرار التحيز (10 ثوانٍ، 1σ، درجة/ساعة)	≤2
4	تكرار التحيز (1σ، درجة/ساعة)	≤2
5	السير العشوائي (درجة/ساعة1/2)	≤0.02
6	إزاحة التحيز (10 ثوانٍ، 1σ)	≤0.05
7	عرض النطاق الترددي 3 ديسيبل (هرتز)	≥450
8	جهد الإمداد (فولت)	5+0.15
9	استهلاك الطاقة (وات)	≤0.7
