| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | GI200-B0-IMU |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000 / شهر |
قياس عجلة الدوران في جهاز تحديد الملاحة الداخلية
وصف المنتج

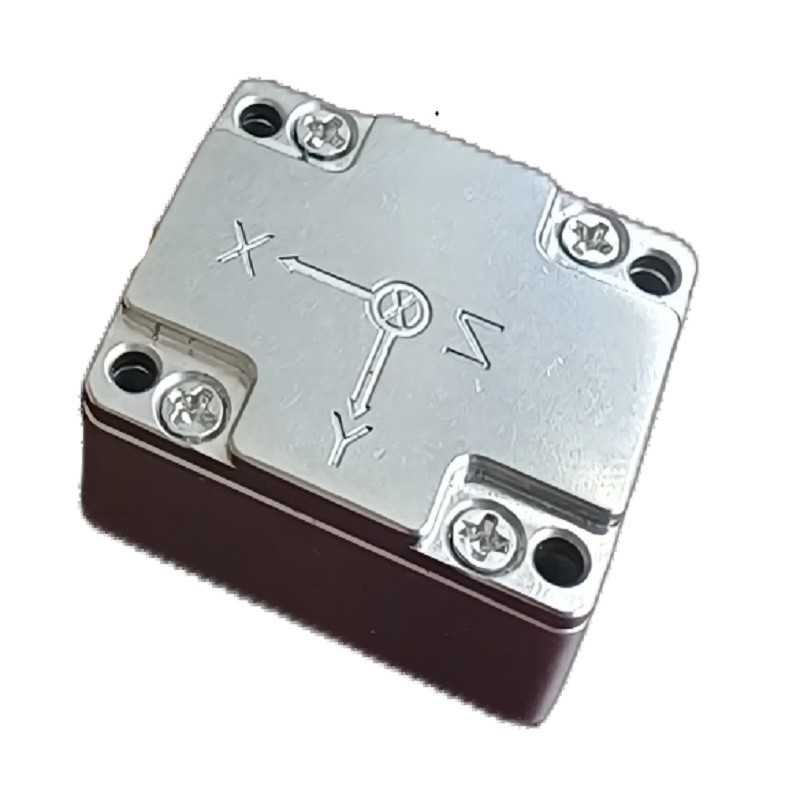

GI200-BO (AO) -IMU هي وحدة قياس ثابته (IMU) تستند إلى تقنية التصنيع الدقيق (MEMS) ، مع جهاز تحريك MEMS عالي الأداء ومسارعة MEMS المدمجة ،يخرج 3 سرعات زاوية و 3 تسارعات.
تتوفر GI200-A0 (B0) -IMU في إصدارات A0 (التكوين المنخفض) و B0 (التكوين العالي).
الخصائص الرئيسية
المؤشرات التقنية
| المعلم | ظروف الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | القيمة القصوى | الوحدة | |
| الـ (جيرو) | نطاق القياس الديناميكي | 500 | 2000 | o/s | ||
| استقرار التحيز الصفري | تباين ألان، محور Z | 0.8 | o/h | |||
| تباين ألان، محور X و Y | 1.6 | o/h | ||||
| متوسط 10 ثواني (-40 °C ~ + 80 °C، درجة حرارة ثابتة) ، محور Z | 3 | o/h | ||||
| متوسط 1s (-40 °C ~ + 80 °C ، درجة حرارة ثابتة) ، محور Z | 4.5 | o/h | ||||
| متوسط 10 ثانية (-40 °C ~ + 80 °C، درجة حرارة ثابتة) ، محور X و محور Y | 6 | o/h | ||||
| متوسط 1 ثانية (-40 °C ~ + 80 °C ، درجة حرارة ثابتة) ، محور X و محور Y | 9 | o/h | ||||
| عدم التحيز | النطاق الصفر للتحيز، محور Z | ± 0.07 | o/s | |||
| نطاق التحيز الصفري، محور X و محور Y | ± 0.2 | o/s | ||||
| زيادة التحيز الصفرية على نطاق درجة الحرارة الكامل، محور Z1 | ± 0.02 | o/s | ||||
| زيادة التحيز الصفرية على نطاق درجة الحرارة الكامل، محور X و Y1 | ± 0.06 | o/s | ||||
| إعادة البدء المتعاقبة، محور Z | 0.002 | o/s | ||||
| إعادة البدء المتعاقبة ، محور X و محور Y | 0.006 | o/s | ||||
| التكرارية اليومية للبدء، محور Z | 0.003 | o/s | ||||
| إمكانية تكرار بدء التشغيل اليومي، محور X و محور Y | 0.009 | o/s | ||||
| تأثير التسارع الخطي على التحيز | 0.002 | o/s/g | ||||
| تأثير الاهتزاز على التشويش الصفري ، التغيير قبل وبعد الاهتزاز2 | 0.002 | o/s/g | ||||
| تأثير الاهتزازات على الانحراف الصفري ، التغيير قبل أثناء الاهتزاز | 0.002 | o/s/g | ||||
| عامل الحجم | دقة عامل المقياس، المحور Z | 0.3 | % | |||
| دقة عامل المقياس، محور X و Y | 0.6 | % | ||||
| عدم خطية عامل المقياس، محور Z | 0.01 | %FS | ||||
| عدم خطية عامل المقياس، محور X و Y | 0.02 | %FS | ||||
| المشي العشوائي الزاوي | 0.15 | °/√hr | ||||
| كثافة الضوضاء | 0.001 | °/s/√Hz | ||||
| القرار | 3.052×10−7 | o/s/LSB | ||||
| عرض النطاق | 200 | هرتز | ||||
| عداد التسارع | نطاق القياس الديناميكي | 16 | 200 | g | ||
| استقرار التحيز الصفري | تباين ألان | 0.03 | ملغ | |||
| متوسط 10 ثواني (-40 °C ~ + 80 °C، درجة حرارة ثابتة) | 0.2 | ملغ | ||||
| متوسط 1s (-40 °C ~ + 80 °C، درجة حرارة ثابتة) | 0.3 | ملغ | ||||
| عدم التحيز | نطاق التحيز الصفري | 5 | ملغ | |||
| زيادة الصفر في الحرارة الكاملة، القيمة من ذروة إلى ذروة1 | 5 | ملغ | ||||
| إمكانية تكرار البدء المتعاقب | 0.5 | ملغ | ||||
| إمكانية تكرار البدء اليومي | 0.8 | ملغ | ||||
| معامل درجة الحرارة الصفري | 0.05 | 0.1 | mg/°C | |||
| عامل الحجم | دقة عامل المقياس | 0.5 | % | |||
| عدم خطية عامل المقياس | 0.1 | %FS | ||||
| السرعة المشي العشوائي | 0.029 | m/s/√hr | ||||
| كثافة الضوضاء | 0.025 | mg/√Hz | ||||
| القرار | 1.221×10−8 | g/LSB | ||||
| عرض النطاق | 200 | هرتز | ||||
| مقياس المغناطيسية | نطاق المجال المغناطيسي | ب(رغ، سيكسي) | ±1300 | μT | ||
| بrg,z | ±2500 | μT | ||||
| القرار | 0.3 | μT | ||||
| الاتجاه والخط الطويل | 30 ميكروتن من المكونات الأرضية المغناطيسية الأفقية، 25 درجة مئوية | ± 25 | deg | |||
| واجهة الاتصال | SPI ذات قناة واحدة | معدل البود | 15 | ميغاهرتز | ||
| الـ UART ذات القناة الواحدة | معدل البود | 230.4 | كيلوبايت في الثانية | |||
| قناة واحدة CAN | معدل البود | 1 | ميغاهرتز | |||
| تواتر أخذ العينات | SPI | 200 | 1000 | هرتز | ||
| UART | 200 | هرتز | ||||
| يمكن | 200 | |||||
| الخصائص الكهربائية | الجهد | 3 | 3.3 | 3.6 | V | |
| استهلاك الطاقة | 1.5 | W | ||||
| (ريبل) | ب-ب | 100 | mV | |||
| الخصائص الهيكلية | الحجم | 47×44×14 | ملم | |||
| الوزن | 50 | g | ||||
| بيئة الاستخدام | درجة حرارة العمل | -40 | 80 | °C | ||
| درجة حرارة التخزين | -45 | 85 | °C | |||
| اهتزاز | 20~2000 هرتز،6.06 غرام | |||||
| التأثير | 1000 جرام0.5 ثانية | |||||
| الموثوقية | MTBF | 20000 | h | |||
| وقت العمل المستمر | 120 | h | ||||
| 1: يحسب الانحراف الصفري لعملية تغيير درجة الحرارة بأكملها، ومعدل تغير درجة الحرارة ≤ 1 °C/min، ونطاق درجة الحرارة هو -40 °C ~ + 80 °C. | ||||||
| 2: حالة الاهتزاز 6.06 G، 20Hz ~ 2000Hz | ||||||
واجهة كهربائية
بعد المنتج
L47mm × W44mm × H14mm ((L × W × H))
