| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | F60 |
| الـ MOQ: | 1 |
| شروط الدفع: | L/C، T/T |
| القدرة على التوريد: | 500/Month |

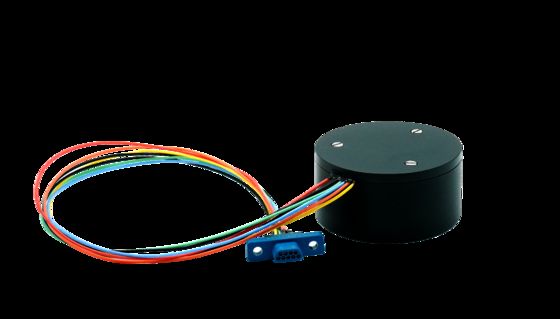

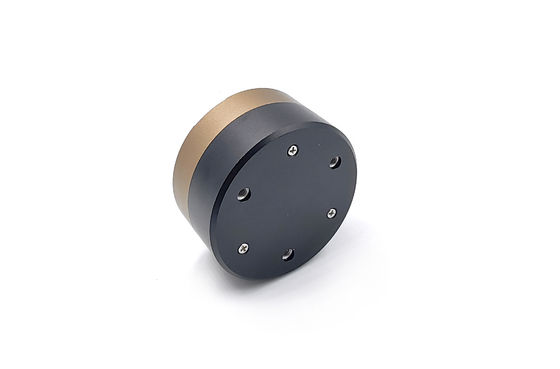

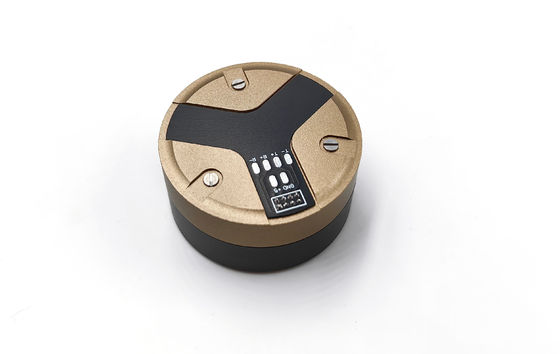

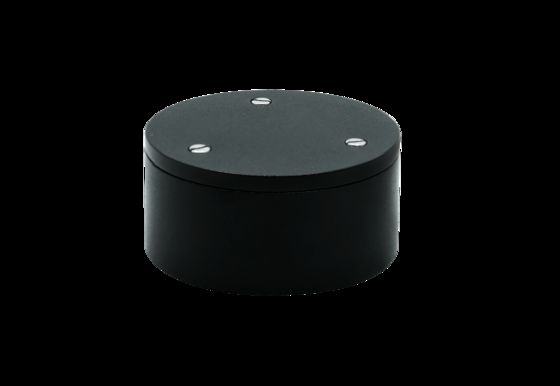

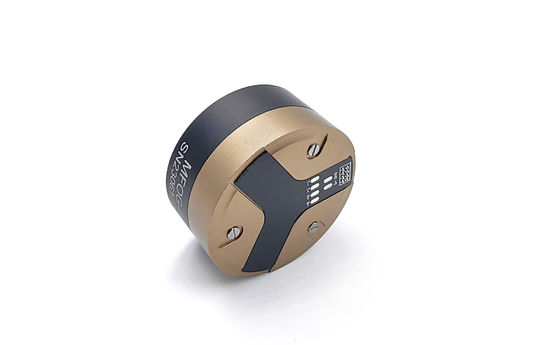

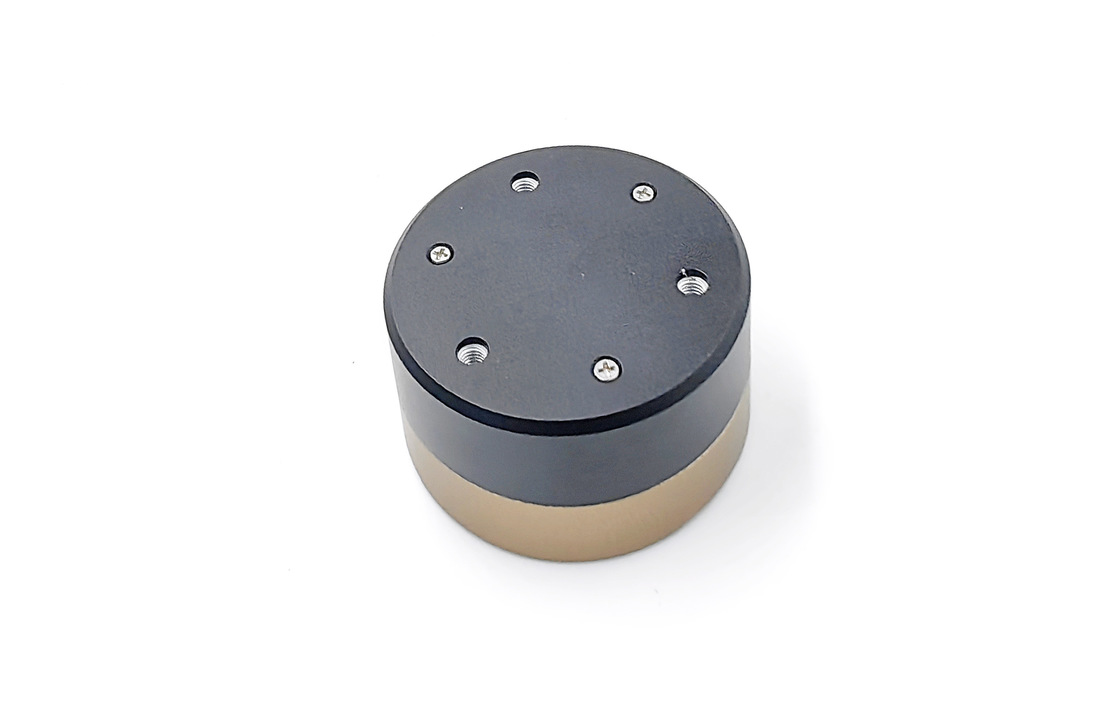

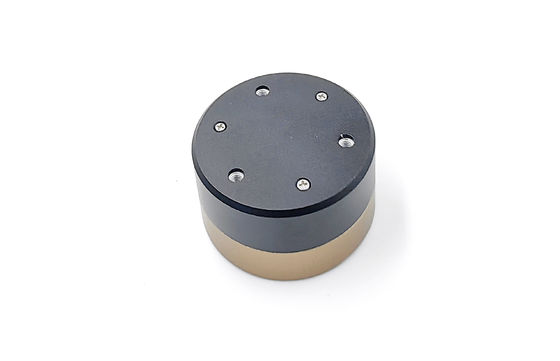

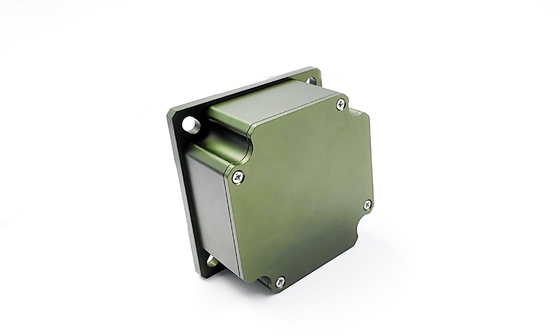

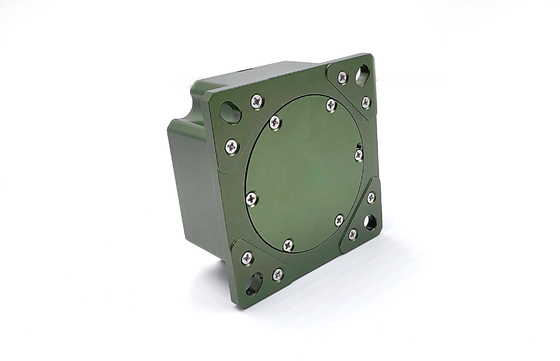

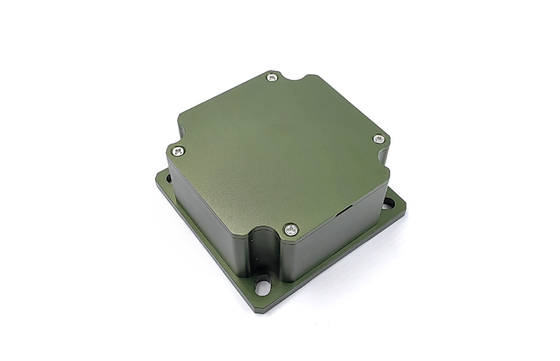

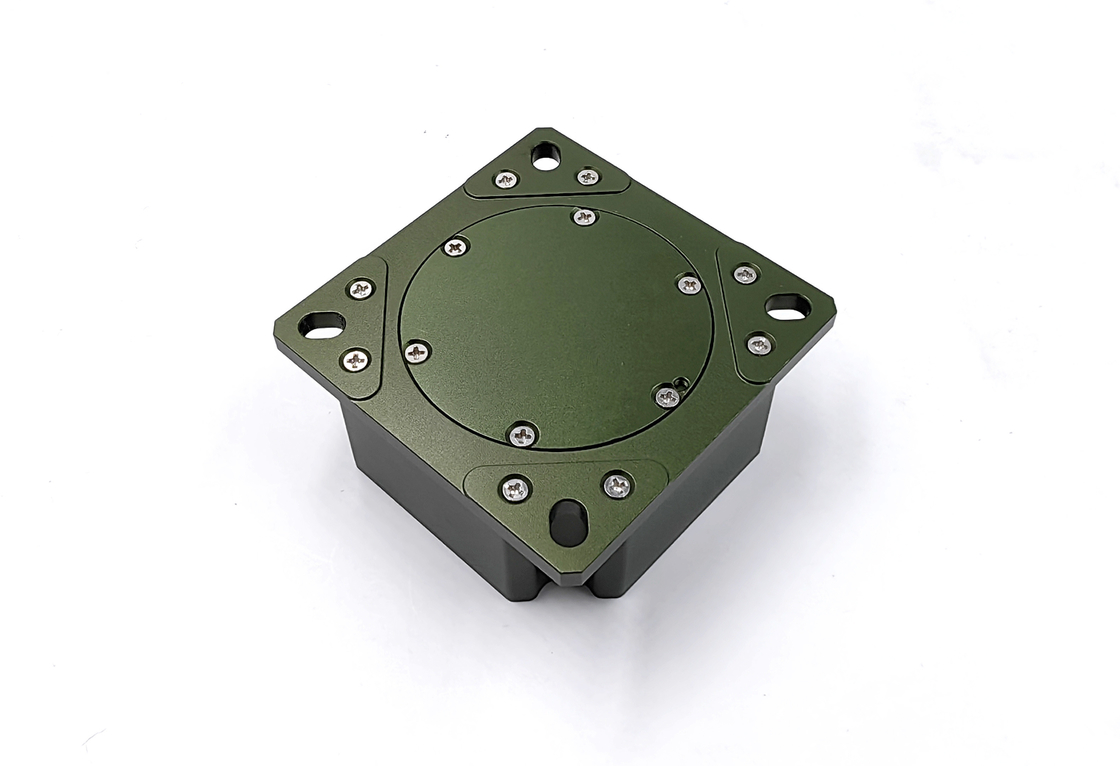

مستشعر غايروسكوب الضباب عالي النطاق الديناميكي مع الاتصالات الرقمية RS422
وصف المنتج
هذا المنتج هو جهاز استشعار لسرعة الزاوية الثابتة على أساس تأثير Sagnac البصري ، والذي يستخدم لقياس السرعة الزاوية للناقل على طول المحور الحساس للمنتج.وحدة استشعار معدل الزاوية من المنتج هو حلقة الألياف البصرية، ويتم اعتماد دائرة الكشف الرقمية المغلقة لاستخراج الفرق في المسار البصري للضوء الذي ينتشر في اتجاه عقارب الساعة والضوء الذي ينتشر في اتجاه عقارب الساعة الناجم عن معدل الزاوية الفيزيائية الخارجية ،والتي يتم استشعارها بواسطة حلقة الألياف البصريةفي نفس الوقت the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
التكوين
(أ) تتكون وحدة المسار البصري من مصدر ضوئي SLD، ومرجع للكابل البصري، ومدول المرحلة البصرية المتكاملة، وربط للكابل البصري وجهاز الكشف البصري.
(ب) تتكون وحدة الدوائر من دائرة تشغيل مصدر الضوء ولوحة دوائر إشارات الكشف والتحكم.
(ج) أجزاء هيكلية للجيروسكوب.
هيكل المنتج وخصائصه
يعتمد هيكل الجيروسكوب على مخطط تصميم هيكل حلقة الألياف البصرية النموذجي ، ومن التصميم المتكامل للتصغير ، الاستقرار الهيكلي (مقاومة الصدمة والاهتزاز) ،مكافحة الرنين، تم النظر في التماثل الهيكلي، وسهولة التثبيت والتصميم الحراري (خصائص درجة الحرارة) وغيرها من الجوانب، وتم تحسين هيكل الجيرو الموجود وتصميمه.
استخدام المنتج
الجيروسكوب F60 ذو الألياف البصرية له خصائص الحياة الطويلة، مقاومة الصدمة والاهتزاز القوية، نطاق قياس كبير، عرض النطاق الترددي العالي، بدء فوري، لا ينجرف بسبب التسارع،وتغطية دقة واسعةيمكن استخدامه على نطاق واسع في السفن والطائرات والمركبات وملاحة الروبوتات وموقعها وتوجهها ومراقبة الاستقرار ومجالات أخرى.
إمدادات الطاقة العاملة للجيرو
±مصدر الطاقة 5 فولت، دقة مصدر الطاقة 5٪، موجة مصدر الطاقة لا تزيد عن 20mV. الحد الأقصى للتيار النبض من مصدر الطاقة بدرجة حرارة كاملة هو 1.5A.استهلاك الطاقة في الحالة الثابتة عند درجة حرارة الغرفة لا يزيد عن 2.5 واط، واستهلاك الطاقة في الحالة الثابتة عند درجة حرارة كاملة لا يزيد عن 5 واط.
المعايير الرئيسية
| المشروع | الوحدة | F60A | F60B | F60C | F60D |
| منطاق السريع | o/s | ±400 ~±800 | |||
| عدم وجود استقرار في التراجع | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| عدم إمكانية تكرار التحيز | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| معامل المشي العشوائي | o/√h | ≤0.006 | ≤0.01 | ≤0.03 | ≤0.5 |
| عامل المقياس غير خطي | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| عامل الحجم قابلية التكرار | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| عامل الحجم التماثل | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| وقت البدء | s | ≤1 | |||
| عرض النطاق | هرتز | >200 | |||
| إمدادات الطاقة | V | -5، +5 | |||
| القوة | W | ≤6 | |||
| درجة حرارة العمل | oC | -40~+65 | |||
| درجة حرارة التخزين | oC | -45~+85 | |||
| الاهتزاز | هرتز,g2/ هرتز | 20~2000,0.06 | |||
| الصدمة | g,ms | 30,11 | |||
| معدل تحديث البيانات | هرتز | 200 إلى 2000 | |||
| معدل البود | bps | 115200 ~ 921600 | |||
| طريقة الإخراج | / | البث (المعيار الافتراضي) / التشغيل (المخصص) | |||
| مستوى الواجهة | / | RS-422 | |||
| المرفق | / | J30J-15TJL | |||
| حجم الشكل | ملم | Φ60×32 | |||
البعد
مجالات التطبيق الرئيسية
