| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 16488ha |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 500 / شهر |

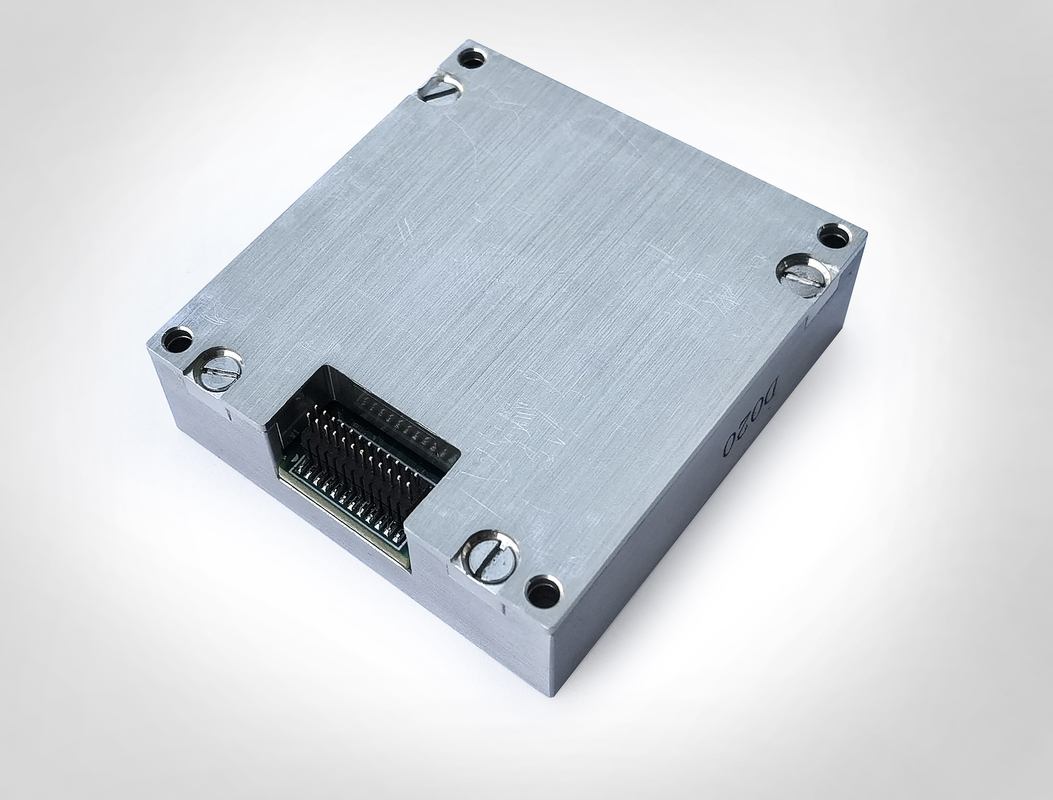

Mems Imu لوحدة قياس الثبات مع الجيرو المدمج في 3 محاور
وصف المنتج
16488HA وحدة قياس الثباتية هي نظام ثباتي كامل يحتوي على جهاز تحريك ثلاثي المحور ومسارعة ثلاثية المحور تستخدم لقياس معدل الزاوية في المحور الثلاث،التسارع والمعايير الأخرى للناقل، وإخراج البيانات بعد تعويض الخطأ (بما في ذلك تعويض درجة الحرارة، تعويض زاوية عدم المواءمة في التثبيت، التعويض غير الخطي، الخ.) من خلال SPI وفقا لبروتوكول الاتصال.
المعايير الرئيسية
| المعلم | ظروف الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | القيمة القصوى | الوحدة | |
| الـ (جيرو) | نطاق القياس الديناميكي | ± 500 | o/s | |||
| عدم استقرار التحيز | التباين ألان، أفضل من | 0.3 | o/h | |||
| استقرار التحيز | 1s ناعمة، RMS، أفضل من | 10 | o/h | |||
| التحيز في نطاق درجة الحرارة الكاملة | -40 oC ~ 85 oC ، 10 ثواني من التسوية ، RMS | 0.005 | o/s | |||
| المشي العشوائي | 1ب | 0.15 | o/√h | |||
| إمكانية تكرار التحيز | 1ب | 10 | o/h | |||
| ضوضاء الخروج | بدون تصفية، RMS | 0.05 | o/s | |||
| إمكانية تكرار عامل المقياس | 1ب | 0.01 | % | |||
| عدم خطية عامل المقياس | 1ب | 0.01 | % | |||
| عامل الحجم | FS=450 o/s، 32 بت | 2621440 | LSB/°/ثانية | |||
| عرض النطاق الترددي (-3dB) | 250 | هرتز | ||||
| الارتباط المتقاطع | 0.1 | % | ||||
| حساسية التسارع | 1 | °/h/g | ||||
| تأثير تصحيح الهزات | 0.5 | °/ساعة/غ2 | ||||
| تردد الرنين | 12 ألف | هرتز | ||||
| عداد التسارع | نطاق القياس الديناميكي | ± 20 | g | |||
| استقرار التحيز | تباين ألان | 2 | أوج | |||
| التحيز في نطاق درجة الحرارة الكاملة | -40 oC ~ 85 oC ، 10 ثواني من التسوية ، RMS | 1 | ملغ | |||
| المشي العشوائي | 1ب | 0.029 | m/s/√h | |||
| إمكانية تكرار التحيز | 1ب | 5 | ملغ | |||
| ضوضاء الخروج | بدون تصفية، RMS | 0.5 | ملغ | |||
| إمكانية تكرار عامل المقياس | 1ب | 0.1 | % | |||
| عدم خطية عامل المقياس | FS=20g | 0.1 | %FS | |||
| عامل الحجم | ±20، 32 بت | 65536000 | g/LSB | |||
| عرض النطاق الترددي (-3dB) | 250 | هرتز | ||||
| الارتباط المتقاطع | 0.1 | % | ||||
| الحرارة | عامل الحجم | 0.0125 | °C/LSB | |||
| واجهة الاتصال | SPI من اتجاه واحد | أدخل تردد الساعة | 8 | 15 | ميغاهرتز | |
| الخصائص الكهربائية | الجهد | التيار المستمر | 3.3 ± 10% | V | ||
| استهلاك الطاقة | 1 | 1.5 | W | |||
| (ريبل) | ب-ب | 48±2 | 100 | mV | ||
| بيئة الاستخدام | درجة حرارة العمل | قابلة للتوسع | -40 | 85 | oC | |
| درجة حرارة التخزين | -55 | 85 | oC | |||
| اهتزاز | 10~2000 هرتز،6.06 غرام | |||||
| التأثير | 1000 جرام0.1ms | |||||
