| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 16488ha |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 500 / شهر |

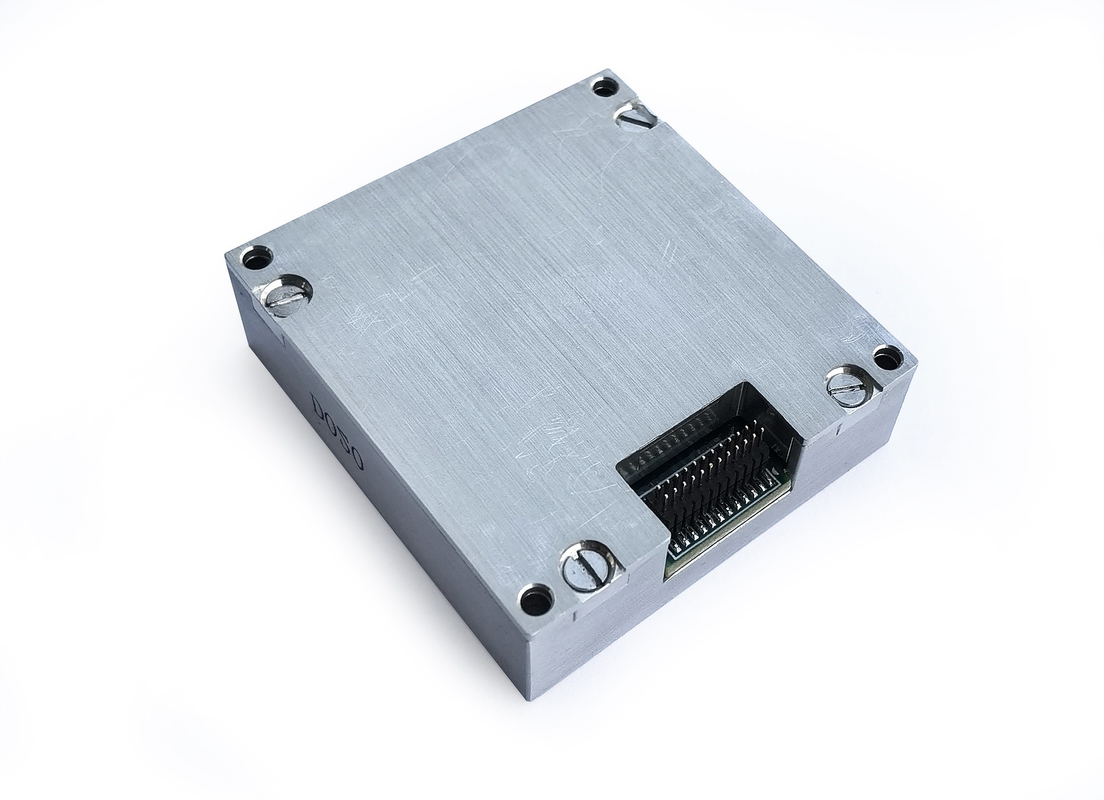

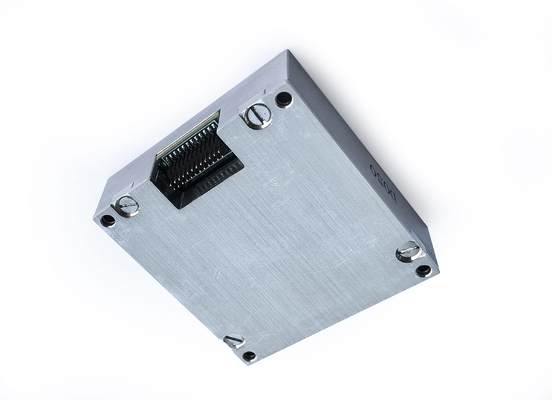

مستشعر بديل Stim300 ذو 6 محاور وحدة قياس بالقصور الذاتي IMU
وصف المنتج
إن16488HA وحدة القياس بالقصور الذاتي هي نظام قصور ذاتي كامل مع جيروسكوب ثلاثي المحاور ومقياس تسارع ثلاثي المحاور مدمج، والذي يستخدم لقياس معدل الزاوية ثلاثية المحاور، والتسارع والمعلمات الأخرى للحامل، وإخراج البيانات بعد تعويض الخطأ (بما في ذلك تعويض درجة الحرارة، وتعويض زاوية عدم محاذاة التثبيت، والتعويض غير الخطي، وما إلى ذلك) من خلال SPI وفقًا لبروتوكول الاتصال.
المعلمات الرئيسية
| المعلمة | شروط الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | الحد الأقصى للقيمة | الوحدة | |
| جيروسكوب | نطاق القياس الديناميكي | ±500 | º/s | |||
| عدم استقرار التحيز | تباين ألان، أفضل من | 0.3 | º/h | |||
| استقرار التحيز | 1 ثانية سلس، RMS، أفضل من | 10 | º/h | |||
| التحيز في نطاق درجة الحرارة الكامل | -40 ºC ~ 85 ºC، 10 ثواني تنعيم، RMS | 0.005 | º/s | |||
| السير العشوائي | 1б | 0.15 | º/√h | |||
| تكرار التحيز | 1б | 10 | º/h | |||
| ضوضاء الإخراج | بدون تصفية، RMS | 0.05 | º/s | |||
| تكرار عامل المقياس | 1б | 0.01 | % | |||
| عدم خطية عامل المقياس | 1б | 0.01 | % | |||
| عامل المقياس | FS=450 º/s, 32bits | 2621440 | LSB/°/sec | |||
| عرض النطاق الترددي (-3dB) | 250 | هرتز | ||||
| الاقتران المتبادل | 0.1 | % | ||||
| حساسية التسارع | 1 | °/h/g | ||||
| تأثير تصحيح الاهتزاز | 0.5 | °/h/g2 | ||||
| تردد الرنين | 12k | هرتز | ||||
| مقياس التسارع | نطاق القياس الديناميكي | ±20 | g | |||
| استقرار التحيز | تباين ألان | 2 | ug | |||
| التحيز في نطاق درجة الحرارة الكامل | -40 ºC ~ 85 ºC، 10 ثواني تنعيم، RMS | 1 | mg | |||
| السير العشوائي | 1б | 0.029 | m/s/√h | |||
| تكرار التحيز | 1б | 5 | mg | |||
| ضوضاء الإخراج | بدون تصفية، RMS | 0.5 | mg | |||
| تكرار عامل المقياس | 1б | 0.1 | % | |||
| عدم خطية عامل المقياس | FS=20g | 0.1 | %FS | |||
| عامل المقياس | ±20, 32bits | 65536000 | g/LSB | |||
| عرض النطاق الترددي (-3dB) | 250 | هرتز | ||||
| الاقتران المتبادل | 0.1 | % | ||||
| درجة الحرارة | عامل المقياس | 0.0125 | °C/LSB | |||
| واجهة الاتصال | SPI أحادي الاتجاه | أدخل تردد الساعة | 8 | 15 | ميغاهرتز | |
| الخصائص الكهربائية | الجهد االكهربائي | التيار المباشر | 3.3 ± 10% | فولت | ||
| استهلاك الطاقة | 1 | 1.5 | واط | |||
| التموج | P-P | 48±2 | 100 | mV | ||
| بيئة الاستخدام | درجة حرارة التشغيل | قابلة للتطوير | -40 | 85 | ºC | |
| درجة حرارة التخزين | -55 | 85 | ºC | |||
| الاهتزاز | 10~2000Hz,6.06g | |||||
| التأثير | 1000g,0.1ms | |||||
رسم تخطيطي
