| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | IMU6-1 |
| الـ MOQ: | 1 |
| السعر: | 3000$ |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 500/month |
وصف المنتج

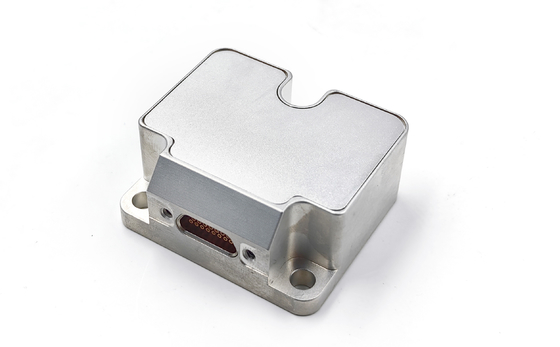

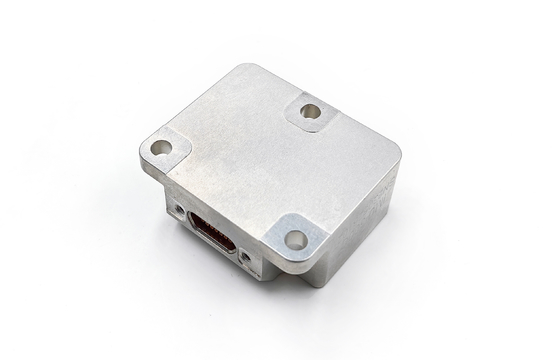

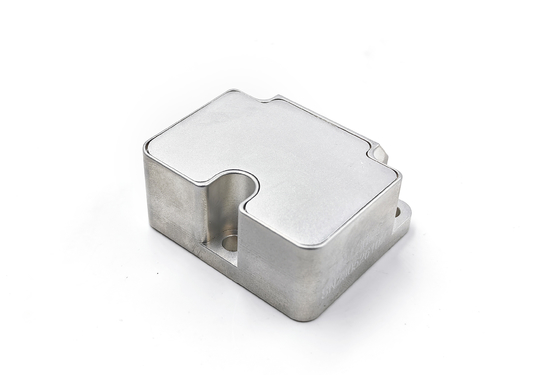

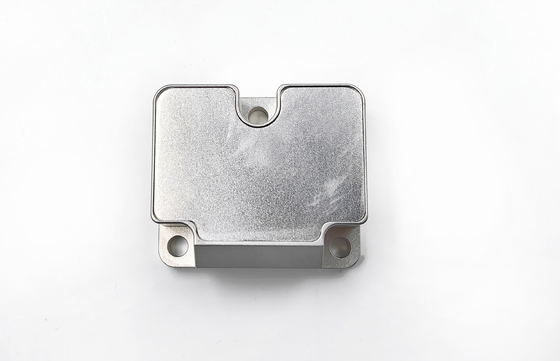

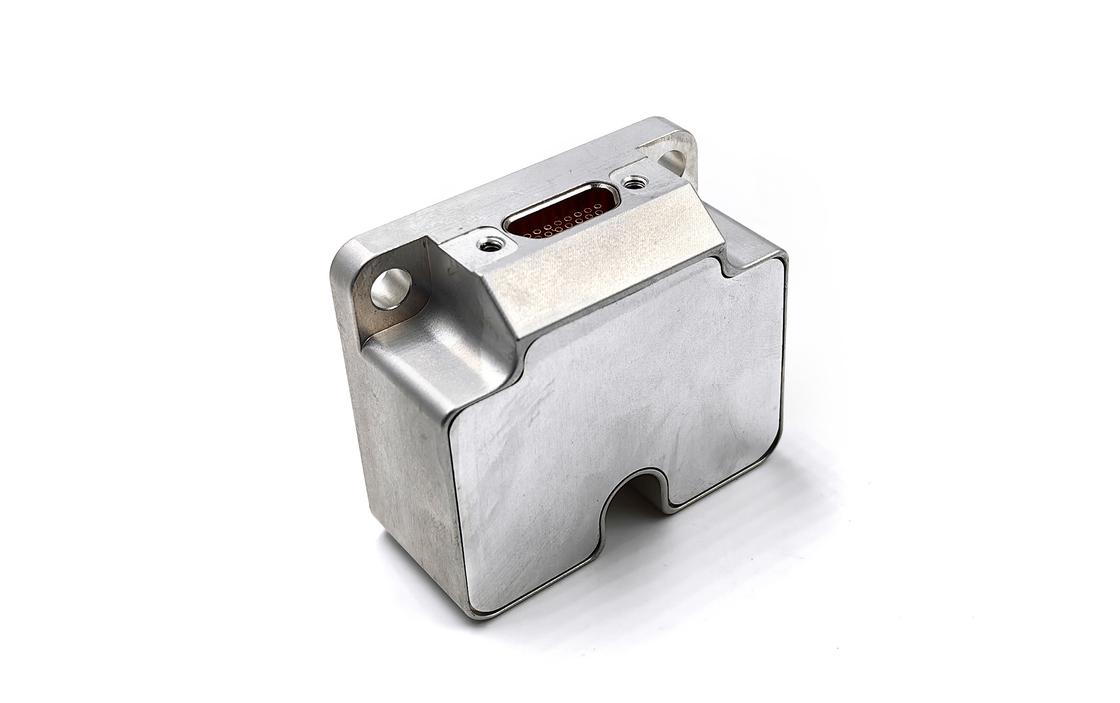

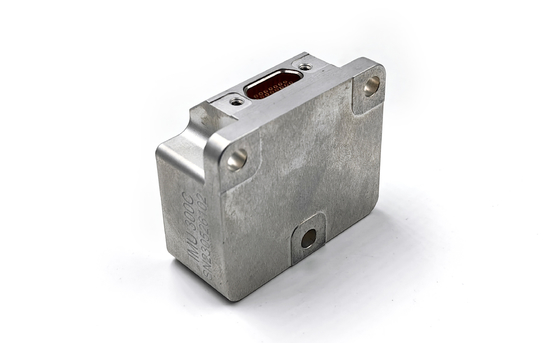

الـالوحدة الداخليةتتكون وحدة القياس الثابتة من جهاز تحريك ثلاثي المحور، ومقاييس تسارع ثلاثي المحور، وزاوية ميل ثلاثي المحور (بدون هذا المستشعر افتراضيًا) ، ومستشعر درجة الحرارة، ولوحة معالجة الإشارة،الهيكل والبرمجيات اللازمة، ويستخدم لقياس معدل الزاوية ثلاثي المحور، وتسارع ثلاثي المحور وزاوية ميل ثلاثي المحور من الناقل.معدل التسارع وبيانات الميل بعد تعويض الخطأ (بما في ذلك تعويض درجة الحرارة)، تعويض زاوية عدم المواءمة في التثبيت، التعويض غير الخطي وما إلى ذلك) من خلال منفذ RS-422 التسلسلي وفقا لبروتوكول الاتصال المتفق عليه.
معايير المنتج
Gالايروسكوبالمؤشر الفني
| المعلم | الوحدة | الوحدة الدولية للطاقة | الوحدة الإضافية | الوحدة الإلكترونية | الوحدة الـ 6-1C |
| نطاق القياس (يمكن تعديله) | °/s | ±400 | ±400 | ±400 | ±2000 |
| استقرار التحيز أثناء التشغيل ((@ تباين ألان) |
°/ساعة | 0.3 | 0.1 | 0. 05 | 1 |
| استقرار التحيز @10s (10s ناعمة، 1σ، درجة حرارة الغرفة) |
°/ساعة | 3 | 1 | 0.5 | 6 |
| استقرار التحيز في درجة حرارة كاملة | °/ساعة | 10 | 3 | 2 | 18 |
| المشي العشوائي الزاوي | °/√h | 0.15 | 0.1 | 0.02 | 0.3 |
| بias التكرار (1σ) |
°/ساعة | 1 | 0.5 | 0.3 | 2 |
| ثنائيكحساسية التسارع | °/h/g | 1 | 1 | 1 | 2 |
| عامل المقياس غير خطي ((1σ)) | ppm | 150 | 150 | 150 | 300 |
| قابلية تكرار عامل المقياس (1σ) | ppm | 20 | 20 | 20 | 100 |
| سوء التوجيه | ° | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 |
| عرض النطاق الترددي 3 ديسيبل | هرتز | 250 | 200 | 150 | 250 |
عداد التسارع المؤشر الفني
| المعلم | الوحدة | الوحدة المتحركة للطاقة النووية | الوحدة الإلكترونية 6-1y-2 | الوحدة الإلكترونية 6-1y-3 | الوحدة المتحركة للطاقة | |||
| نطاق القياس (يمكن تعديله) | g | ±10 | ±30 | ±50 | ± 80 | |||
| استقرار التحيز أثناء التشغيل (تباين آلان @ 25 oC) | ملغ | 0.02 | 0.05 | 0.1 | 0.2 | |||
| استقرار التحيز @10s | ملغ | 0.05 | 0.2 | 0.5 | 1 | |||
| استقرار التحيز في درجة حرارة كاملة | ملغ | 1 | 3 | 5 | 15 | |||
| المشي العشوائي الزاوي | m/s/√h | 0.001 | 0.002 | 0.005 | 0.01 | |||
| بويمكن تكرارها ((1σ) | ملغ | 0.1 | 0.5 | 1 | 2 | |||
| قابلية تكرار عامل المقياس (1σ) | ppm | 200 | 200 | 200 | 200 | |||
| عامل المقياس غير خطي ((1σ)) | ppm | 50 | 100 | 200 | 300 | |||
| سوء التوجيه | ° | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 | |||
| عرض النطاق الترددي 3 ديسيبل | هرتز | 100 | 100 | 100 | 100 | |||
المؤشر التقني للميل
| المعلم | الوحدة | الوحدة الإلكترونية |
| نطاق القياس | g | ± 17 |
| استقرار الحياد الصفري (1s smoothing) | ملغ | 0.5 |
| عدم خطية عامل المقياس | ppm | 500 |
الخصائص الكهربائية
| المعلم | الوحدة | IMU6-1y |
| الجهد | V | +5±0.5 |
| التيار البدائي | mA | < 400 |
| استهلاك الطاقة في الحالة الثابتة | W | <1.2 |
| (ريبل) | mV | 100 |
القدرة على التكيف مع البيئة
| المعلم | الوحدة | الوحدة الإلكترونية |
| درجة حرارة العمل | oC | -45 ~ 85 |
| درجة حرارة التخزين | oC | -55~105 |
غيرها
| المعلم | الوحدة | الوحدة الإلكترونية |
| الوزن | g | 55±5 |
| وقت البدء | s | 1 |
رسم المخطط
