اسم العلامة التجارية: | FIREPOWER |
رقم الطراز: | HG4930C |

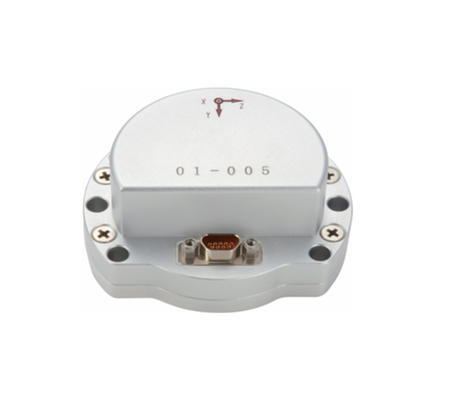

مستشعر وحدة القياس بالقصور الذاتي MEMS ذات 6 محاور HG4930 بديل Honeywell
تتكون وحدة القياس بالقصور الذاتي (IMU) MEMS من جيروسكوب ثلاثي المحاور، ومقياس تسارع ثلاثي المحاور، ومستشعر درجة الحرارة، ولوحة معالجة الإشارات، وهيكل وبرامج ضرورية، وتستخدم لقياس معدل الزاوية ثلاثي المحاور، وتسارع ثلاثي المحاور وزاوية الميل ثلاثي المحاور لحامل. وإخراج البياناتeبيانات الجيروسكوب ومقياس التسارع بعدerتعويض الخطأ (بما في ذلك تعويض درجة الحرارة، وتعويض زاوية عدم محاذاة التثبيت، والتعويض غير الخطي وإلخ) من خلال منفذ تسلسلي RS-422 وفقًا لبروتوكول اتصال متفق عليه.
المعلمة |
الوحدة |
HG4930C |
نطاق القياس (قابل للتخصيص) |
°/s |
±200 |
استقرار التحيز الصفري (@ تباين ألان) |
°/h |
0.2 |
استقرار التحيز الصفري (تنعيم 10 ثوانٍ، 1σ، درجة حرارة الغرفة) |
°/h |
0.5 |
خطأ التحيز الصفري على نطاق درجة الحرارة الكامل |
°/h |
2.5 |
السير العشوائي |
°/√h |
0.02 |
تكرار التحيز الصفري |
1 |
|
حساسية تسارع التحيز الصفري |
°/h/g |
1 |
الدقة |
°/h |
2 |
عدم الخطية في عامل المقياس |
جزء في المليون |
100 |
تكرار عامل المقياس |
جزء في المليون |
100 |
الاقتران المتبادل |
% |
0.2 |
عرض النطاق الترددي |
هرتز |
100 |
المعلمة |
الوحدة |
HG4930C |
نطاق القياس (قابل للتخصيص) |
ز |
±30 |
استقرار التحيز الصفري (تباين ألان @ 25 درجة مئوية) |
ميكروجرام |
30 |
استقرار التحيز الصفري (تنعيم 1 ثانية) |
ميكروجرام |
700 |
خطأ التحيز الصفري على نطاق درجة الحرارة الكامل |
مللي جرام |
1.5 |
السير العشوائي |
م/ث/√h |
0.01 |
تكرار التحيز الصفري |
مللي جرام |
2 |
تكرار عامل المقياس |
جزء في المليون |
200 |
عدم الخطية في عامل المقياس |
جزء في المليون |
200 |
الاقتران المتبادل |
% |
0.2 |
عرض النطاق الترددي |
هرتز |
100 |
الخصائص الكهربائية
المعلمة |
الوحدة |
HG4930C |
الجهد |
فولت |
5 |
استهلاك الطاقة |
واط |
1.5 |
التموج |
مللي فولت |
100 |
المعلمة |
الوحدة |
HG4930C |
درجة حرارة التشغيل |
درجة مئوية |
-45~85 |
درجة حرارة التخزين |
درجة مئوية |
-60~105 |
الاهتزاز |
-- |
10~2000 هرتز، 6.06 جرام |
التأثير |
-- |
15000 جرام، 4 مللي ثانية |
