| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | 16488ha |
أديس16488 أجهزة استبدال أجهزة استشعار Mems وحدة قياس الثبات أجهزة استشعار Imu معدل تسريع الجيررو

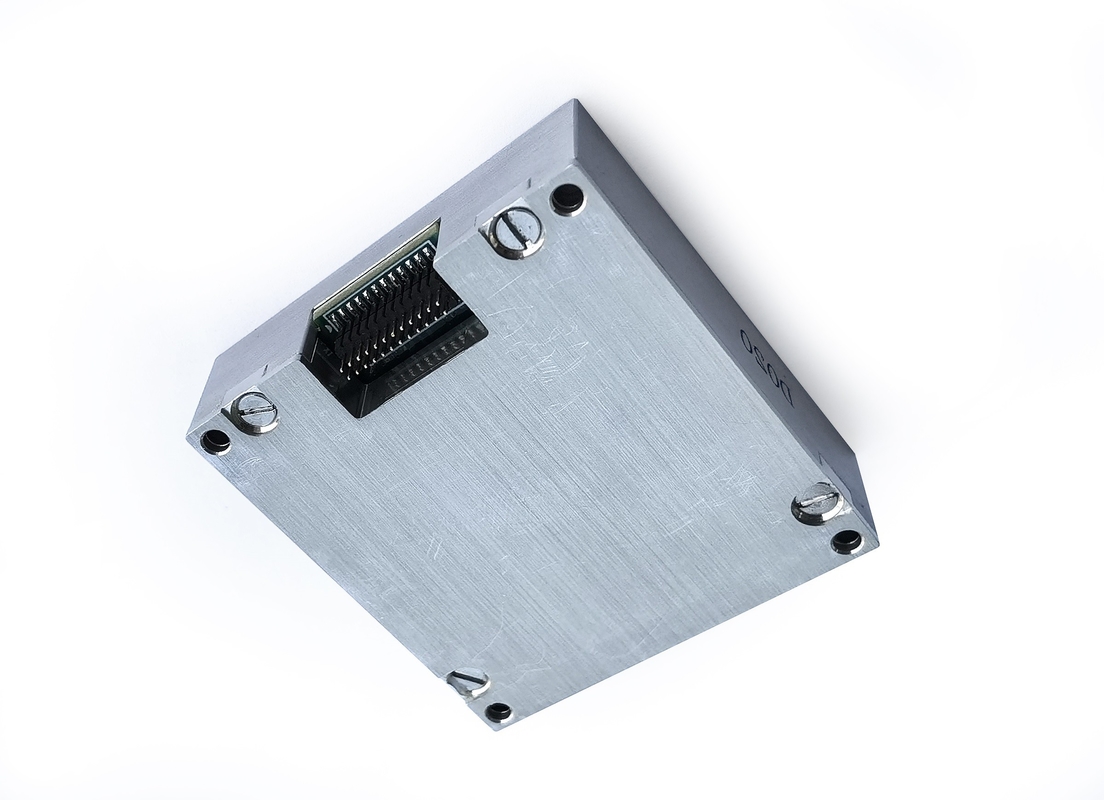

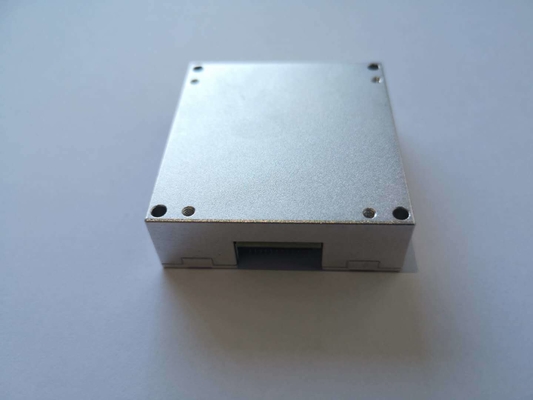

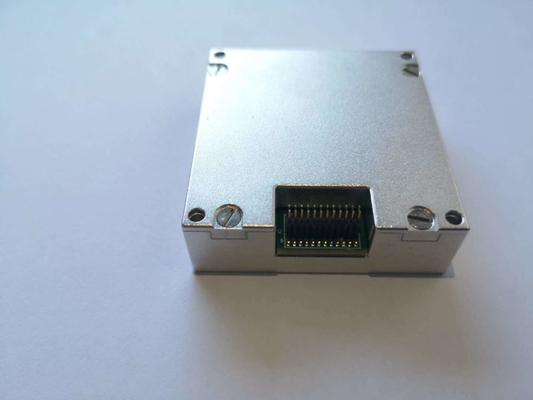

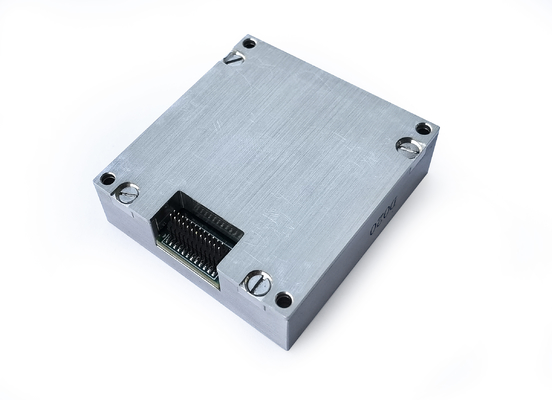

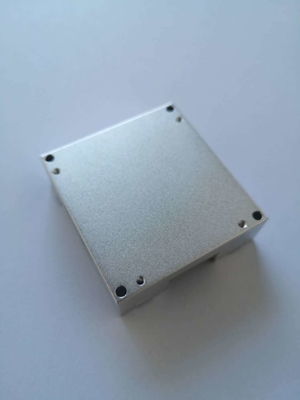

وحدة القياس الثابتة 16488HA هي نظام ثابت كامل مع غايروسكوب ثلاثي المحور المدمج ومقاييس تسارع ثلاثي المحور ، والذي يستخدم لقياس معدل الزاوية في المحور الثلاث ،التسارع والمعايير الأخرى للناقل، وإخراج البيانات بعد تعويض الخطأ (بما في ذلك تعويض درجة الحرارة، تعويض زاوية عدم المواءمة في التثبيت، التعويض غير الخطي، الخ.) من خلال SPI وفقا لبروتوكول الاتصال.
|
المعلم |
ظروف الاختبار |
الحد الأدنى للقيمة |
القيمة النموذجية |
القيمة القصوى |
الوحدة |
|
|
الجيروسكوب |
نطاق القياس الديناميكي |
|
|
± 450 |
|
o/s |
|
عدم الاستقرار مع عدم التحيز |
التباين ألان، أفضل من |
|
0.3 |
|
o/h |
|
|
استقرار التحيز الصفري |
10s ناعمة، RMS، أفضل من |
|
3 |
|
o/h |
|
|
صفر تحيز في نطاق درجة الحرارة الكاملة |
-40 °C ~ 85 °C، 10 ثواني سلسة، rms |
|
20 |
|
o/h |
|
|
المشي العشوائي |
1σ |
|
0.15 |
|
o/√h |
|
|
إمكانية تكرار مع عدم التحيز |
1σ |
|
5 |
|
o/h |
|
|
إمكانية تكرار عامل المقياس |
1σ |
|
100 |
|
ppm |
|
|
عدم خطية عامل المقياس |
1σ |
|
100 |
|
ppm |
|
|
عرض النطاق الترددي (-3dB) |
|
|
250 |
|
هرتز |
|
|
الارتباط المتقاطع |
|
|
0.1 |
|
% |
|
|
القرار |
|
|
2 |
|
o/h |
|
|
حساسية التسارع |
|
|
2 |
|
°/h/g |
|
|
عداد التسارع |
نطاق القياس الديناميكي |
|
|
± 20 |
|
g |
|
استقرار التحيز الصفري |
تباين ألان |
|
0.07 |
|
ملغ |
|
|
|
|
|
|
|
|
|
|
صفر تحيز في نطاق درجة الحرارة الكاملة |
-40 °C ~ 85 °C، 10 ثواني سلسة، rms |
|
3 |
|
ملغ |
|
|
استقرار التحيز الصفري |
10s ناعمة، RMS، أفضل من |
|
0.25 |
|
ملغ |
|
|
المشي العشوائي |
1σ |
|
0.029 |
|
m/s/√h |
|
|
إمكانية تكرار مع عدم التحيز |
1σ |
|
0.5 |
|
ملغ |
|
|
إمكانية تكرار عامل المقياس |
1σ |
|
500 |
|
ppm |
|
|
عدم خطية عامل المقياس |
FS=20g |
|
500 |
|
ppm |
|
|
عرض النطاق الترددي (-3dB) |
|
|
250 |
|
هرتز |
|
|
الارتباط المتقاطع |
|
|
0.1 |
|
% |
|
|
التواصل واجهة |
SPI من اتجاه واحد |
أدخل تردد الساعة |
|
8 |
15 |
ميغاهرتز |
|
الخصائص الكهربائية |
الجهد |
التيار المستمر |
|
3.3 |
|
V |
|
استهلاك الطاقة |
|
|
1.5 |
1.5 |
W |
|
|
(ريبل) |
ب-ب |
|
48±2 |
100 |
mV |
|
|
بيئة الاستخدام |
درجة حرارة العمل |
|
-45 |
|
85 |
°C |
|
درجة حرارة التخزين |
|
-55 |
|
85 |
°C |
|
