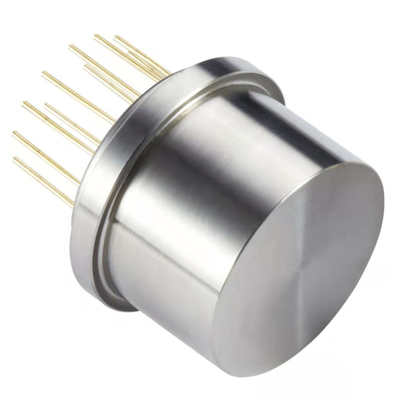

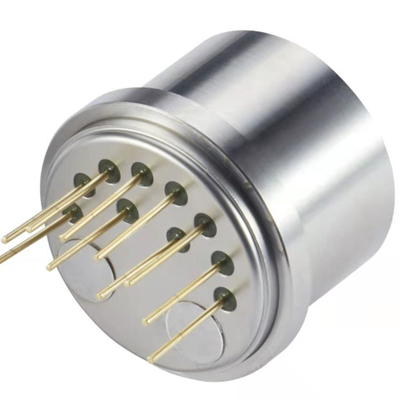

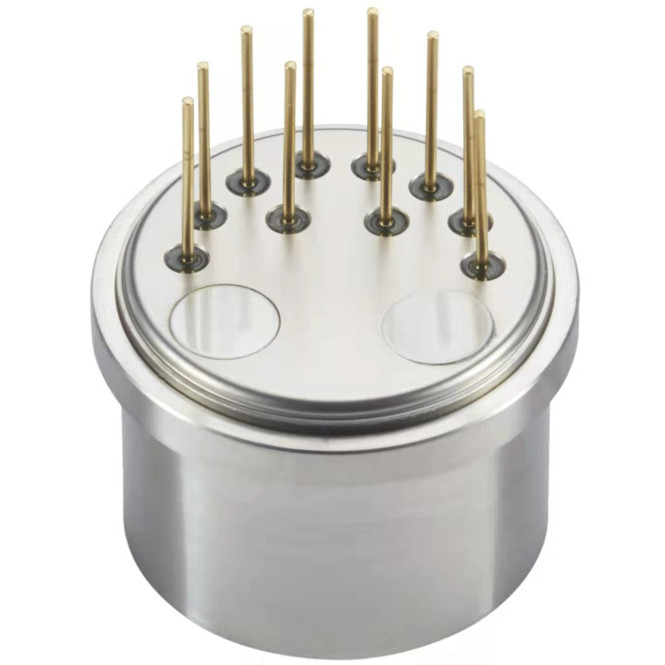

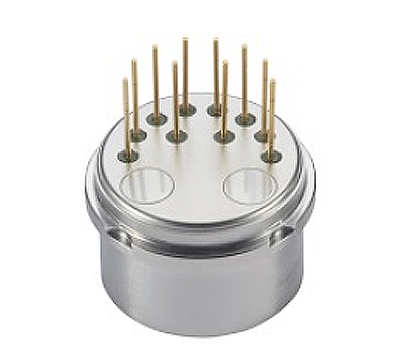

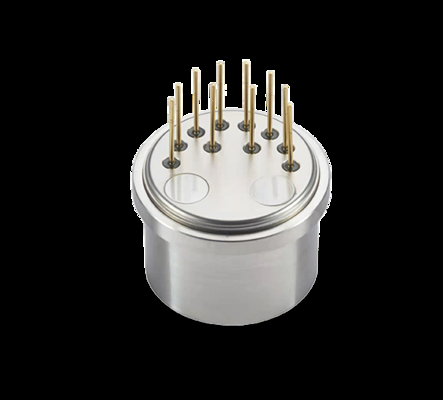

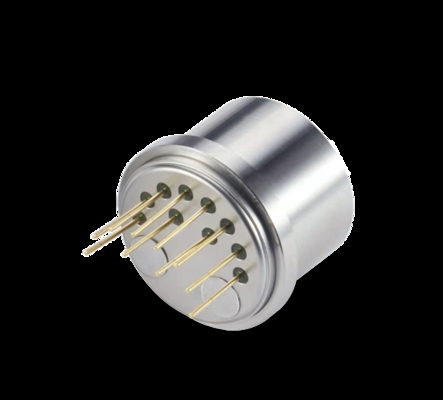

جهاز استشعار الاهتزاز لجهاز التسارع الكوارتزي من محور واحد Honeywell Q-Flex QA-750 استبدال

مستشعر اهتزاز مقياس تسارع الكوارتز أحادي المحور Honeywell Q-Flex QA-750  بديل

• وصف المنتج

مستشعر تسارع الاهتزاز من سلسلة ACC3 هو مقياس تسارع مضغوط وعالي الدقة وواسع النطاق مصمم لكل من القياسات الثابتة والديناميكية. يوفر ثباتًا ممتازًا على المدى الطويل، وقابلية للتكرار، وأداء بدء تشغيل سريع، وقدرة قوية على التكيف مع البيئة، وموثوقية عالية. كما أنه يعمل بفعالية كمستشعر اهتزاز أو إمالة قياسي. تم تصميمه بتصميم مصغر فريد وتقنية تغليف متقدمة، توفر سلسلة ACC3 خرج تيار خطي يتوافق مع القوة أو التسارع المطبق. يمكن للمستخدمين حساب واختيار مقاومة أخذ عينات مناسبة لتحقيق نتائج عالية الدقة. بالإضافة إلى ذلك، يدمج المستشعر مستشعر درجة حرارة لدعم تعويض التحيز وعامل المقياس، مما يقلل من تأثير درجة الحرارة المحيطة وفقًا لمتطلبات المستخدم المحددة.

• المعلمة الفنية




  الرقم التسلسلي	المعلمة	ACC3-01	ACC3-02	ACC3-03
  1	النطاق	±60g	±60g	±70g /±100g
  2	العتبة	5μg	5μg	5μg
  3	التحيز K0/K1	≤(±5 mg)	≤(±5 mg)	≤(±5 mg)
  4	عامل المقياس K1	1.0±0.2 mA/g	1.0±0.2 mA/g	0.6±0.2mA/g
  5	المعامل غير الخطي من الدرجة الثانية K2	≤±20μg /g2	≤±30μg /g2	≤±20μg /g2
  6	0 g استقرار على المدى القصير لمدة 4 ساعات	≤10 μg	≤20 μg	≤20 μg
  7	1g استقرار على المدى القصير لمدة 4 ساعات	≤10 ppm	≤20 ppm	≤20 ppm
  8	تكرار التحيز الشامل σK0 (1σ، شهر واحد)	≤15 μg	≤50 μg	≤50 μg
  9	تكرار عامل المقياس الشامل σ K1/K1 (1σ، شهر واحد)	≤15ppm	≤50 ppm	≤50ppm
  10	تكرار المعامل غير الخطي الشامل K2/K1 (1σ، شهر واحد)	≤±20 μg /g2	≤±30 μg /g2	≤±30 μg /g2
  11	معامل درجة حرارة التحيز (متوسط درجة الحرارة الكاملة)	≤±15 μg /℃	≤±50 μg /℃	≤±50 μg /℃
  12	معامل درجة حرارة عامل المقياس (متوسط على درجة الحرارة)	≤±15 ppm /℃	≤±80 ppm /℃	≤±50 ppm /℃
  13	الضوضاء (مقاومة أخذ العينات 840 Ω)	≤5mv	≤8.4mv	≤8.4mv
  14	التردد الطبيعي	350~800 Hz	350~800 Hz	350~800 Hz
  15	عرض النطاق الترددي	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	الاهتزاز العشوائي	10g(20-2000Hz)	10g(20-2000Hz)	10g(20-2000Hz)
  17	التأثير	150g,4.5ms,1/2sin	150g,4.5ms,1/2sin	150g,4.5ms,1/2sin
  18	نطاق درجة حرارة التشغيل	-55～+85℃	-55～+85℃	-55～+85℃
  19	نطاق درجة حرارة التخزين	-60~+120℃	-60~+120℃	60~+120℃
  20	مزود الطاقة	±12~±15V	±12~±15V	±12~±15V
  21	استهلاك التيار	≤±20mA	≤±20mA	≤±20mA
  22	مستشعر درجة الحرارة	قابل للتخصيص من قبل المستخدم	قابل للتخصيص من قبل المستخدم	قابل للتخصيص من قبل المستخدم
  23	الحجم	Ф18.2X23mm	Ф18.2X23mm	Ф18.2X23mm
  24	الوزن	≤30g	≤30g	≤30g




   رسم الأبعاد
