| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 16488HA |
| الـ MOQ: | 1 |
| السعر: | 2000$ |
| شروط الدفع: | L/C,D/A,D/P,T/T,Western Union |
| القدرة على التوريد: | 500/month |

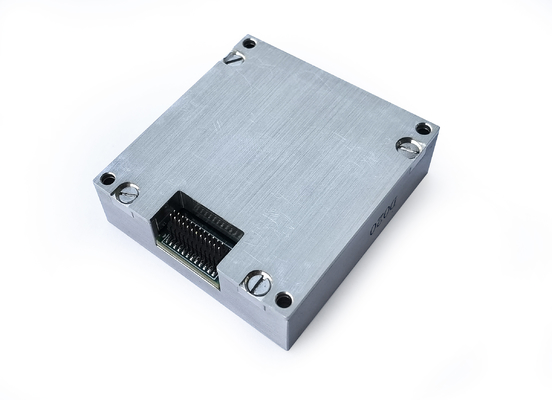

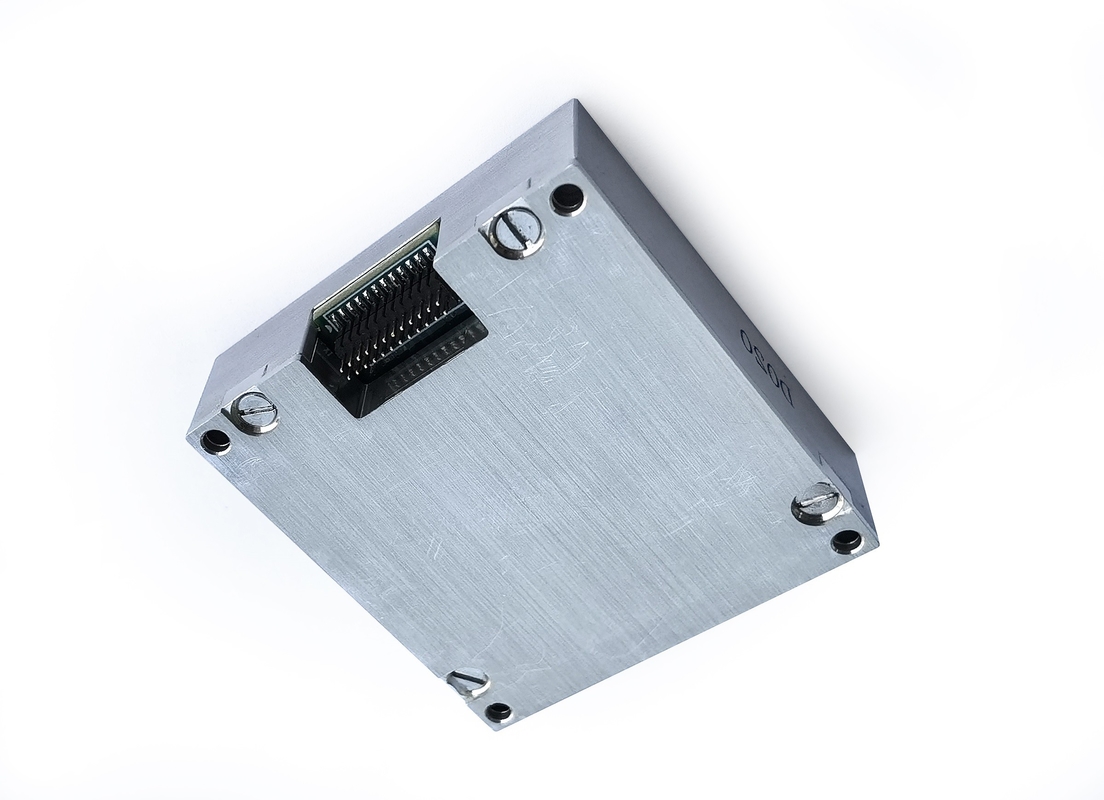

وحدة قياس القصور الذاتي MEMS عالية الأداء بديل مستشعر IMU ADIS16488

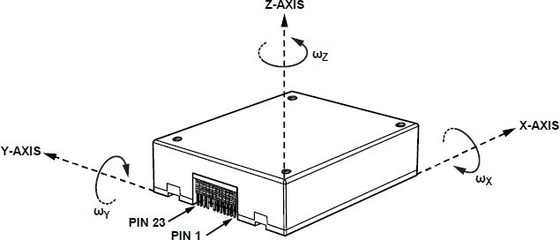

إن وحدة قياس القصور الذاتي (IMU) 16488HA هي نظام استشعار بالقصور الذاتي مدمج بالكامل يجمع بين جيروسكوب ثلاثي المحاور و مقياس تسارع ثلاثي المحاور داخل وحدة مدمجة. وهي مصممة لقياس دقيق لـ السرعة الزاوية ثلاثية المحاور و التسارع الخطي لمنصة المضيف.
يقوم النظام بإجراء تعويض الأخطاء المتقدم، بما في ذلك:
تعويض درجة الحرارة
تصحيح عدم محاذاة التثبيت
تصحيح اللاخطية.
بعد التعويض، تخرج الوحدة بيانات القصور الذاتي عالية الدقة عبر واجهة SPI الرقمية، باتباع بروتوكول اتصال موحد. وهذا يجعل وحدة IMU 16488HA مناسبة جدًا للتطبيقات المضمنة التي تتطلب استشعارًا موثوقًا ومستقرًا للحركة في البيئات الديناميكية.
|
المعلمة |
شروط الاختبار |
الحد الأدنى للقيمة |
القيمة النموذجية |
الحد الأقصى للقيمة |
الوحدة |
|
|
Gجيروسكوب |
نطاق القياس الديناميكي |
|
|
±450 |
|
º/s |
|
عدم استقرار التحيز الصفري |
تباين ألان، أفضل من |
|
0.3 |
|
º/h |
|
|
استقرار التحيز الصفري |
10 ثوانٍ سلس، RMS، أفضل من |
|
3 |
|
º/h |
|
|
التحيز الصفري في نطاق درجة الحرارة الكامل |
-40 ℃ ~ 85 ℃، 10 ثوانٍ سلس، rms |
|
20 |
|
º/h |
|
|
السير العشوائي |
1σ |
|
0.15 |
|
º/√h |
|
|
تكرار التحيز الصفري |
1σ |
|
5 |
|
º/h |
|
|
تكرار عامل المقياس |
1σ |
|
100 |
|
جزء في المليون |
|
|
لا خطية عامل المقياس |
1σ |
|
100 |
|
جزء في المليون |
|
|
عرض النطاق الترددي (-3 ديسيبل) |
|
|
250 |
|
هرتز |
|
|
الاقتران المتبادل |
|
|
0.1 |
|
% |
|
|
الدقة |
|
|
2 |
|
º/h |
|
|
حساسية التسارع |
|
|
2 |
|
°/h/g |
|
|
مقياس التسارع |
نطاق القياس الديناميكي |
|
|
±20 |
|
g |
|
استقرار التحيز الصفري |
تباين ألان |
|
0.07 |
|
ملغ |
|
|
|
|
|
|
|
|
|
|
التحيز الصفري في نطاق درجة الحرارة الكامل |
-40 ℃ ~ 85 ℃، 10 ثوانٍ سلس، rms |
|
3 |
|
ملغ |
|
|
استقرار التحيز الصفري |
10 ثوانٍ سلس، RMS، أفضل من |
|
0.25 |
|
ملغ |
|
|
السير العشوائي |
1σ |
|
0.029 |
|
م/ث/√h |
|
|
تكرار التحيز الصفري |
1σ |
|
0.5 |
|
ملغ |
|
|
تكرار عامل المقياس |
1σ |
|
500 |
|
جزء في المليون |
|
|
لا خطية عامل المقياس |
FS=20g |
|
500 |
|
جزء في المليون |
|
|
عرض النطاق الترددي (-3 ديسيبل) |
|
|
250 |
|
هرتز |
|
|
الاقتران المتبادل |
|
|
0.1 |
|
% |
|
|
الاتصال الواجهة |
SPI أحادي الاتجاه |
أدخل تردد الساعة |
|
8 |
15 |
ميغاهرتز |
|
الخصائص الكهربائية |
الجهد |
التيار المباشر |
|
3.3 |
|
V |
|
استهلاك الطاقة |
|
|
1.5 |
1.5 |
W |
|
|
التموج |
P-P |
|
48±2 |
100 |
mV |
|
|
بيئة الاستخدام |
درجة حرارة التشغيل |
|
-45 |
|
85 |
℃ |
|
درجة حرارة التخزين |
|
-55 |
|
85 |
℃ |
|
