مقياس تسارع IMU الدوران
Created with Pixso.

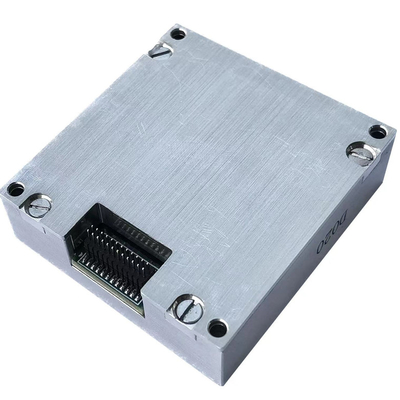

وحدة قياس بالقصور الذاتي MEMS ADIS16488 IMU10DOF مع جيروسكوب مدمج ثلاثي المحاور، ومستشعر تسارع، ومغناطيس، وضغط

وحدة قياس بالقصور الذاتي MEMS ADIS16488 IMU10DOF مع جيروسكوب مدمج ثلاثي المحاور، ومستشعر تسارع، ومغناطيس، وضغط

اسم العلامة التجارية: Firepower
رقم الطراز: 16488HA
الـ MOQ: 1
السعر: 2000$
شروط الدفع: L/C,D/A,D/P,T/T,Western Union
القدرة على التوريد: 500/month
معلومات مفصلة
Place of Origin:
China
Measuring range:
±450°/s
Bias instability:
0.3°/h
Random walk:
0.15º/√h
Scale factor repeatability:
100ppm
Bandwidth (-3dB):
250Hz
Accelerometer Range:
±20g
Accelerometer bias stability:
0.07mg
Voltage:
3.3V
Packaging Details:
BOX+Sponge
Supply Ability:
500/month
إبراز:

ADIS16488 IMU,مستشعر مغناطيس وضغط IMU

,

Mag & Pressure Sensor IMU

وصف المنتج

ADIS16488 IMU 10DOF MEMS وحدة قياس الثبات مع جهاز تحريك ثلاثي المحور المدمج ، والسرعة ، والقوة المغناطيسية ومستشعر الضغط


  • وصف المنتج
وحدة قياس القصور الذاتي 16488HA (IMU) تمثل حلًا متطورًا للكشف عن القصور الذاتي ، حيث يدمج جهاز تحريك ثلاثي المحور ومقياس التسارع ثلاثي المحور في نظام موحد عالي الأداء.مصممة لتحديد السرعات الزاوية الثلاثية الأبعاد للناقل بدقة، التسارعات الخطيّة، والمعايير الديناميكيّة المشتقة، يُستفيد هذا الوحدة من خوارزميات التخفيف من الأخطاء المتقدّمة لتوفير دقة مهمّة حرجة عبر سيناريوهات تشغيليّة متطلّبة.

وتشمل أبرز النقاط التقنية الرئيسية:

  • معمارية الاستشعار الشامل:التقاط متزامن لمعدل الزاوية الثلاثية الأبعاد (من خلال الموجات الحركية MEMS) والتسارع (من خلال مقاييس التسارع MEMS) ، مما يشكل العمود الفقري لأنظمة تتبع الحركة لكل من البيئات الثابتة والديناميكية.
  • معايرة الأخطاء المتعددة الأوجه: ينفذ مجموعة من التعويضات الذكية بما في ذلك تصحيح الانحراف في درجة الحرارة ، وتعديل عدم التواء التثبيت ، تصحيح غير خطية ،وتخفيف أخطاء المحور العرضي للخطأ المنهجي في المصدر.
  • واجهة رقمية موحدة:بإرسال تدفقات البيانات المكافأة بالكامل من خلال بروتوكول SPI قياسي في الصناعةتمكين التكامل السلس مع أجهزة تحكم المضيف مع ضمان استجابة في الوقت الحقيقي (< 50 ميس) وتبادل البيانات مع تأخير منخفض.

Designed for applications requiring uncompromised motion accuracy—ranging from autonomous navigation systems to high-precision industrial robotics—the 16488HA balances hardware miniaturization with robust performanceفمدى درجة حرارة تشغيلها من -40 درجة مئوية إلى +85 درجة مئوية، جنبا إلى جنب مع حماية البيئة IP67، يجعلها مناسبة للتنفيذ في البيئات القاسية، في حين أن درجة الحرارة من 0 درجة مئوية إلى +85 درجة مئوية،استقرار التحيز 5 ° / ساعة يضمن أن الأخطاء التراكمية تظل ضئيلة حتى على مدار دورات تشغيل طويلة.

  • المعلمات التقنية

المعلم

ظروف الاختبار

الحد الأدنى للقيمة

القيمة النموذجية

القيمة القصوى

الوحدة

Gالايروسكوب

نطاق القياس الديناميكي





± 450



o/s

عدم الاستقرار مع عدم التحيز

التباين ألان، أفضل من



0.3



o/h

استقرار التحيز الصفري

10s ناعمة، RMS، أفضل من



3



o/h

صفر تحيز في نطاق درجة الحرارة الكاملة

-40 °C ~ 85 °C، 10 ثواني سلسة،

rms



20



o/h

المشي العشوائي



0.15



o/√h

إمكانية تكرار مع عدم التحيز



5



o/h

إمكانية تكرار عامل المقياس



100



ppm

عدم خطية عامل المقياس



100



ppm

عرض النطاق الترددي (-3dB)





250



هرتز

الارتباط المتقاطع





0.1



%

القرار





2



o/h

حساسية التسارع





2



°/h/g

عداد التسارع

نطاق القياس الديناميكي





± 20



g

استقرار التحيز الصفري

تباين ألان



0.07



ملغ













صفر تحيز في نطاق درجة الحرارة الكاملة

-40 °C ~ 85 °C، 10 ثواني سلسة،

rms



3



ملغ

استقرار التحيز الصفري

10s ناعمة، RMS، أفضل من



0.25



ملغ

المشي العشوائي



0.029



m/s/√h

إمكانية تكرار مع عدم التحيز



0.5



ملغ

إمكانية تكرار عامل المقياس



500



ppm

عدم خطية عامل المقياس

FS=20g



500



ppm

عرض النطاق الترددي (-3dB)





250



هرتز

الارتباط المتقاطع





0.1



%



التواصل

واجهة



SPI من اتجاه واحد



أدخل تردد الساعة





8



15



ميغاهرتز

الخصائص الكهربائية

الجهد

التيار المستمر



3.3



V

استهلاك الطاقة





1.5

1.5

W

(ريبل)

ب-ب



48±2

100

mV

بيئة الاستخدام

درجة حرارة العمل



-45



85

°C

درجة حرارة التخزين



-55



85

°C

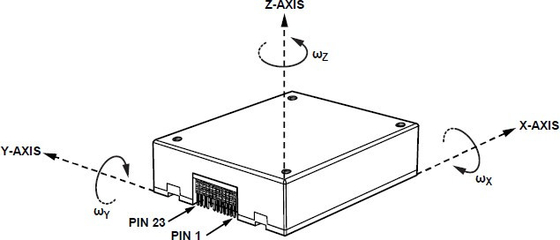

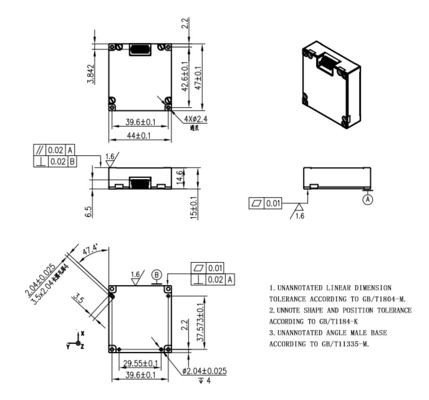

  • هيكل المخطط

وحدة قياس بالقصور الذاتي MEMS ADIS16488 IMU10DOF مع جيروسكوب مدمج ثلاثي المحاور، ومستشعر تسارع، ومغناطيس، وضغط 0


وحدة قياس بالقصور الذاتي MEMS ADIS16488 IMU10DOF مع جيروسكوب مدمج ثلاثي المحاور، ومستشعر تسارع، ومغناطيس، وضغط 1


وحدة قياس بالقصور الذاتي MEMS ADIS16488 IMU10DOF مع جيروسكوب مدمج ثلاثي المحاور، ومستشعر تسارع، ومغناطيس، وضغط 2
