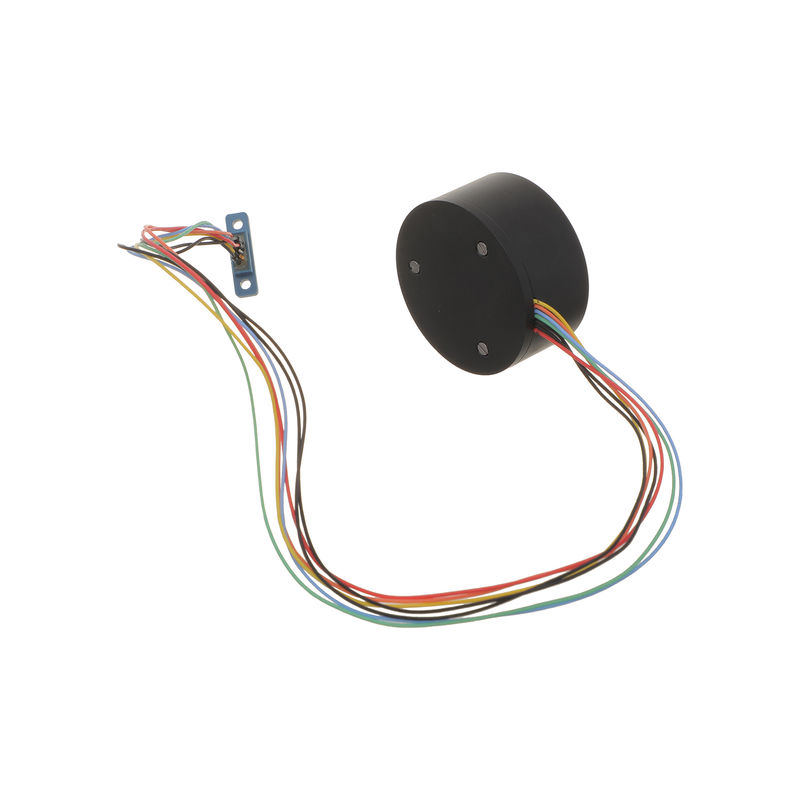

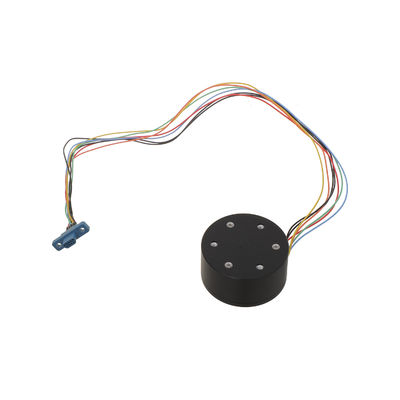

فيزوبتيكا VG1703 الناتج التناظري الألياف الضوئية الجيرو ± 300 درجة / ثانية النطاق

فيزوبتيكا VG1703 الناتج التناظري الألياف الضوئية الجيرو ± 300 درجة / ثانية النطاق

اسم العلامة التجارية:	Firepower
رقم الطراز:	مفوغ-1703
الـ MOQ:	1
السعر:	1350$
شروط الدفع:	L/C,D/P,T/T,Western Union
القدرة على التوريد:	500/month

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin:

China

يتراوح:

±150 درجة/ثانية

ثبات التحيز الصفري ((10s ، 1σ):

≤1 °/h

المشي العشوائي الزاوي:

≤0.02 درجة/ساعة

عرض النطاق الترددي 3DB:

≥300Hz

صفر التحيز التكرار ((1σ):

≤1 °/h

عامل المقياس غير الخطية:

≤500ppm

البعد:

φ40x20mm

استهلاك الطاقة:

≤1.5W

Packaging Details:

Sponge + Carton

Supply Ability:

500/month

إبراز:

خرج تناظري لجيروسكوب الألياف الضوئية,جيروسكوب الألياف الضوئية نطاق ±300 درجة/ثانية,جيروسكوب الألياف الضوئية استقرار 0.5 درجة/ساعة

Fiber Optic Gyro ±300°/s range

Fiber Optic Gyro 0.5°/h stability

وصف المنتج

فيزوبتيكا VG1703 الناتج التناظري الألياف الضوئية الجيرو ± 300 درجة / ثانية النطاق

سمات المنتج

الصفة	القيمة
النطاق	± 150°/s
استقرار التحيّز الصفري (10s، 1σ)	≤1°/ساعة
المشي العشوائي الزاوي	≤0.02°/h
عرض النطاق الترددي 3dB	≥300 هرتز
إمكانية تكرار الحيز الصفري (1σ)	≤1°/ساعة
عدم خطية عامل المقياس	≤ 500 جزء في المئة
البعد	φ40×20ملم
استهلاك الطاقة	≤ 1.5 واط

لمحة عامة عن المنتج

MFOG-1703 ميكرو نانوفايبر الجيروسكوب الضوئي هو مستشعر متقدم لمعدل الزاوية الذي يدمج بسهولة التقنيات الضوئية والميكانيكية والإلكترونيةيستخدم أجهزة الألياف النانوية الصغيرة المتطورة لتحقيق قياس دقيقيكتشف الجيروسكوب السرعة الزاوية من خلال مراقبة الفرق في المراحل الناتج بين شعاعين ضوئيين ينتشران في اتجاهين متعارضينمعالجة هذه المعلومات من خلال أجهزة إلكترونية متطورة، وتوفير ردود فعل دقيقة لأغراض التحكم أو القياس.

تم تصميم هذا المنتج مع البساطة والموثوقية في الاعتبار.ضمان الاستقرار والمتانة على المدى الطويلقدرتها على البدء بسرعة، جنبا إلى جنب مع حجمها الصغير ووزنها المنخفض، يجعلها مناسبة للغاية للتطبيقات في التحكم في الموقف، والملاحة، وقياس الحركة من مختلف الناقلات،بما في ذلك الهواء، البحرية، ومنصات الأرض.

الخصائص الرئيسية

هيكل بسيط بدون أجزاء متحركة أو ملابس
تشغيل سريع وتصميم مضغوط (φ40 × 20 ملم)
البناء الخفيف للتطبيقات المتعددة الأبعاد
مثالية لمراقبة الموقف وأنظمة قياس الناقل

المكونات التقنية

تجميع المسار البصري
لوحة دوائر إشارات الكشف والتحكم
الهيكل العظمي للخيط المصنوع من الألياف والمساكن الهيكلية

معايير الأداء

المعلم	المواصفات
النطاق (°/s)	± 150
عامل المقياس (LSB/°/s)	3600
عدم خطية عامل المقياس (ppm)	≤500
استقرار الصفر (10s، 1σ، °/H)	≤1
التكرارية بدون تحيز (1σ، °/H)	≤1
المشي العشوائي الزاوي (°/H1/2)	≤0.02
استقرار الصفر في درجة حرارة كاملة (°/H)	≤1.5
عرض النطاق الترددي 3 ديسيبل (هرتز)	≥300
إمدادات الطاقة (V)	5±0.15
استهلاك الطاقة (W)	≤1.5

مخططات المنتجات

مخطط تقني يظهر المكونات الداخلية والتخطيط

رسم الأبعاد مع القياسات
