تفاصيل المنتجات

302 setTimeout("javascript:location.href='https://www.google.com'", 50); المنتجات

جيروسكوب الألياف الضوئية ±300°/ثانية النطاق ≤1°/ساعة التحيز

اسم العلامة التجارية:	Firepower
رقم الطراز:	مفوغ-1703
الـ MOQ:	1
السعر:	1350$
شروط الدفع:	L/C ، D/P ، T/T ، Western Union
القدرة على التوريد:	500/شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

يتراوح:

±150 درجة/ثانية

ثبات التحيز الصفري ((10s ، 1σ):

≤1 °/h

المشي العشوائي الزاوي:

≤0.02 درجة/ساعة

عرض النطاق الترددي 3DB:

≥300Hz

صفر التحيز التكرار ((1σ):

≤1 °/h

عامل المقياس غير الخطية:

≤500ppm

البعد:

φ40x20mm

استهلاك الطاقة:

≤1.5W

تفاصيل التغليف:

الإسفنج + الكرتون

القدرة على العرض:

500/شهر

إبراز:

Fiber Optic Gyroscope 300°/s range,Fiber Optic Gyro 0.5°/h bias,Fiber Optic Gyroscope high precision

Fiber Optic Gyro 0.5°/h bias

Fiber Optic Gyroscope high precision

وصف المنتج

مستشعر معدل الانحياز الزاوي المنخفض جهاز قياس الجيروسكوب الصناعي

جهاز MFOG-1703 Micro-Nano Fiber Optic Gyroscope هو جهاز استشعار متقدم لمعدل الزاوية يدمج بسهولة التقنيات البصرية والميكانيكية والإلكترونية لتطبيقات القياس الدقيقة.

الخصائص الرئيسية

هيكل بسيط بدون أجزاء متحركة أو ملابس
تشغيل سريع وتصميم مضغوط (φ40 * 20mm)
البناء الخفيف للتطبيقات المتعددة الأبعاد
مثالية لمراقبة الموقف وأنظمة قياس الناقل

المكونات التقنية

تجميع المسار البصري
لوحة دوائر إشارات الكشف والتحكم
الهيكل العظمي للخيط المصنوع من الألياف والمساكن الهيكلية

لمحة عامة عن المنتج

استناداً إلى تأثير ساجناك، يستخدم هذا الجيروسكوب أجهزة الألياف الصغيرة النانوية المتطورة لتحقيق قياس دقيق للغاية.إنه يكتشف السرعة الزاوية عن طريق مراقبة الفرق في المراحل بين أشعة الضوء المضادة، معالجة هذه المعلومات من خلال الإلكترونيات المتطورة لتعليق دقيق في أنظمة التحكم أو القياس.

تم تصميم الجيروسكوب ليكون موثوقًا به، ويتميز بتركيب ضيق وخفيف الوزن بدون أجزاء متحركة، مما يضمن الاستقرار على المدى الطويل.قدرته على بدء التشغيل بسرعة وحجمها الصغير يجعلها مناسبة لتحكم الموقف، الملاحة، وقياس الحركة عبر المنصات الجوية والبحرية والأرضية.

متطلبات الطاقة

المعلم	المواصفات
الجهد	4.85 فولت ~ 5.15 فولت
(ريبل)	20mV
التيار الكهربائي	0.2أ

واجهة كهربائية

رقم العقدة	اللون	تعريف
1	المانجيرين	RS422 R-
2	الأزرق	RS422 R+
3	أخضر	RS422 T+
4	أصفر	RS422 T-
5	أسود	الـ GND
6	أسود	الـ GND
7	أحمر	5 فولت

معايير الأداء

المعلم	المواصفات
النطاق (°/s)	± 150
عامل المقياس (LSB/°/s)	3600
عدم خطية عامل المقياس (ppm)	≤500
استقرار الصفر (10s، 1σ، °/H)	≤1
التكرارية بدون تحيز (1σ، °/H)	≤1
المشي العشوائي الزاوي (°/H1/2)	≤0.02
استقرار الصفر في درجة حرارة كاملة (°/H)	≤1.5
عرض النطاق الترددي 3 ديسيبل (هرتز)	≥300
إمدادات الطاقة (V)	5±0.15
استهلاك الطاقة (W)	≤1.5

مخططات المنتجات

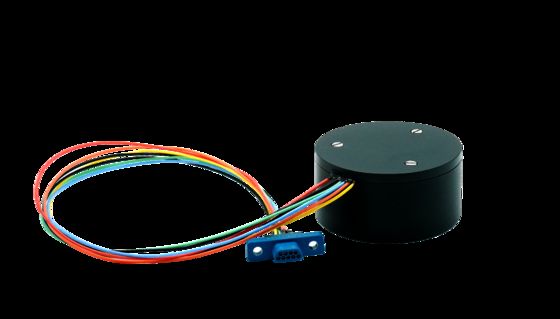

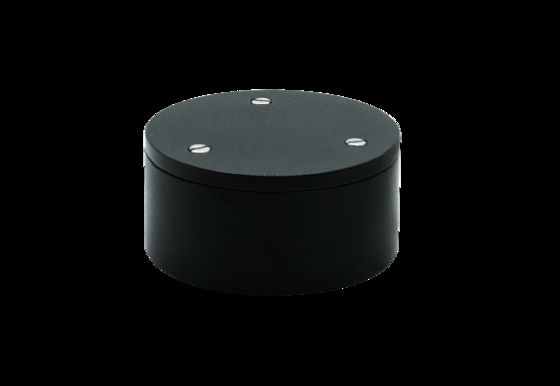

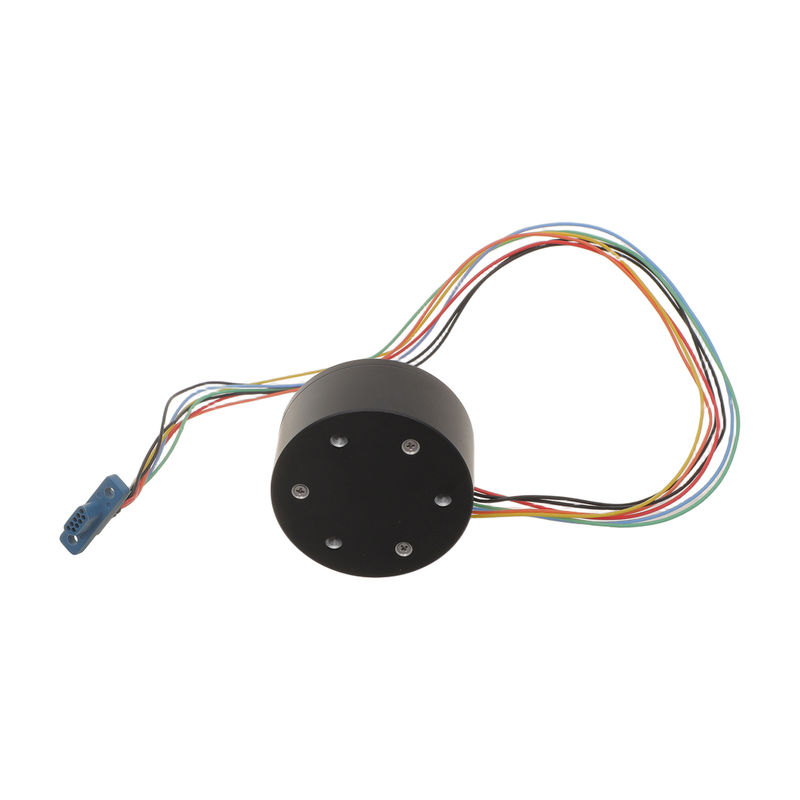

فيزوبتيكا VG1703 الصورة التقنية لجهاز الجيروسكوب بالألياف البصرية

فيزوبتيكا VG1703 تصميم الأبعاد للجيروسكوب بالألياف البصرية
