| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | IMU6-4 |
| الـ MOQ: | 1 |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 500/شهر |

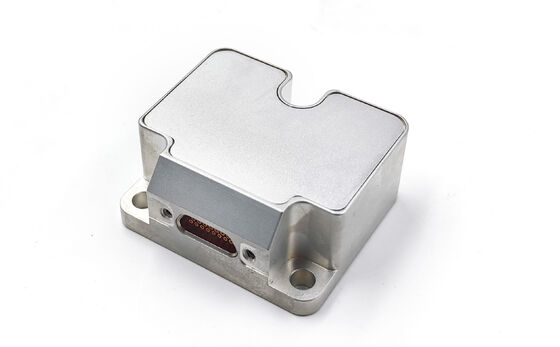

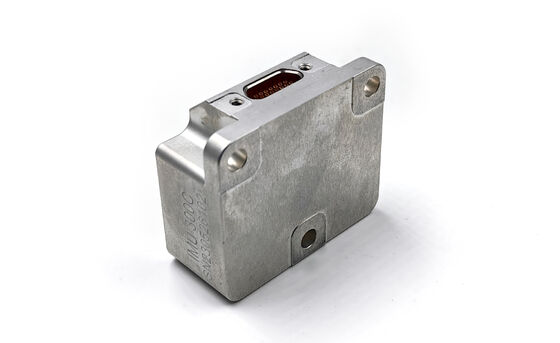

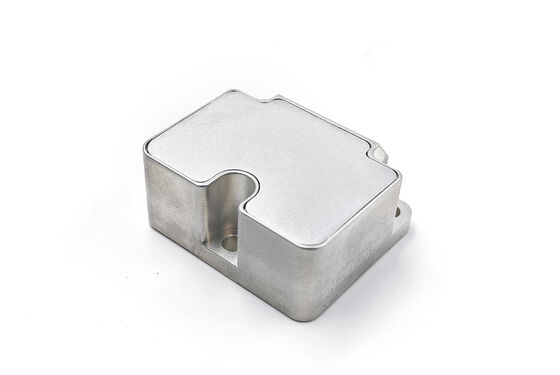

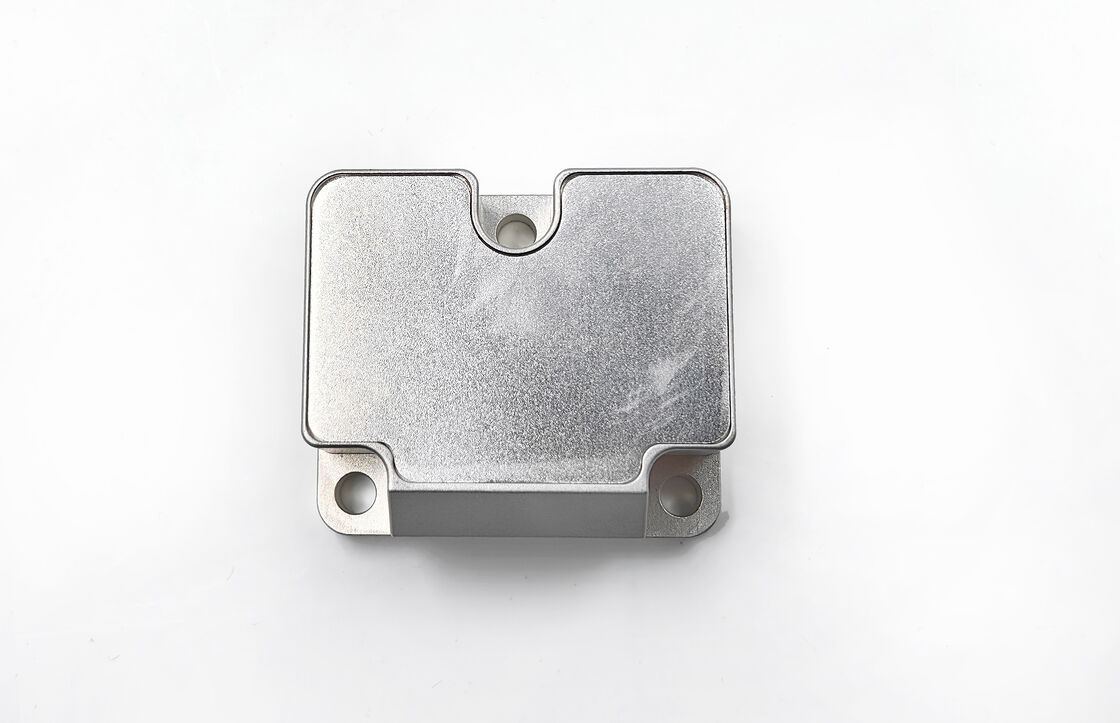

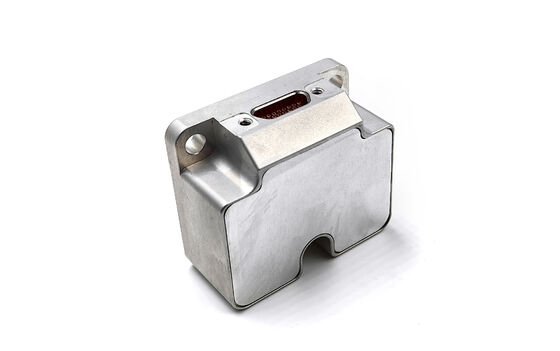

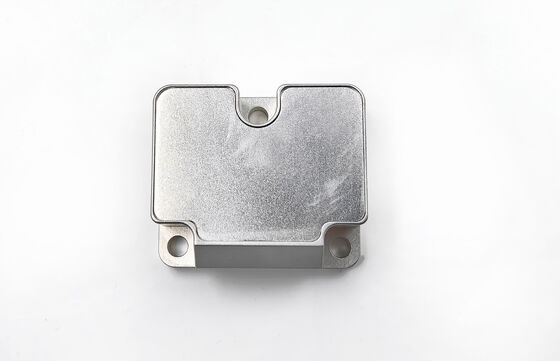

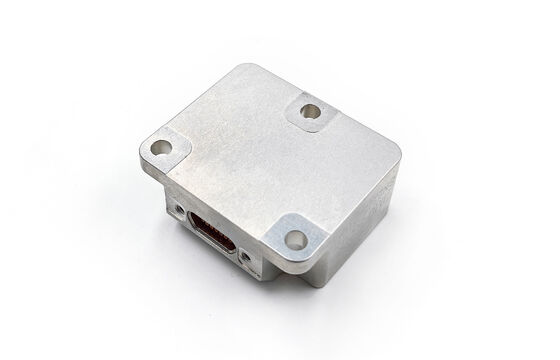

وحدة القياس الثابت تتضمن أجهزة استشعار دقيقة متعددة ومكونات معالجة:
يقوم النظام بقياس معدل الزاوية ثلاثي المحور والسرعة وزاوية الانحناء للناقل ، ثم يخرج بيانات مكافأة (بما في ذلك تعويض درجة الحرارة ، تعويض عدم التوافق في التثبيت ،وتعويضات غير خطية) من خلال منفذ RS-422 المتسلسل باستخدام بروتوكولات الاتصال الموحدة.
| المعلم | الوحدة | ظروف الاختبار | الوحدة الدولية للطاقة | وحدة التحكم الداخلي | وحدة الإدارة الداخلية | وحدة التحكم في المعلومات |
|---|---|---|---|---|---|---|
| نطاق القياس | °/s | ±400 | ±400 | ±400 | ±2000 | |
| عدم الاستقرار مع عدم التحيز | °/ساعة | تباين ألان | 1 | 0.1 | 0.05 | 3 |
| استقرار التحيز الصفري | °/ساعة | 1s ناعمة، RMS، درجة حرارة طبيعية | 10 | 5 | 1 | 20 |
| صفر تغير تحيز عند درجة حرارة كاملة | °/ساعة | 10 ثانية سلسة، RMS، معدل تغير درجة الحرارة 1 °C/min | 20 | 10 | 2 | 40 |
| المشي العشوائي | ./√h | تباين ألان | 0.15 | 0.05 | 0.02 | 0.3 |
| إمكانية تكرار مع عدم التحيز | °/ساعة | Q = 6، درجة حرارة طبيعية | 10 | 5 | 1 | 20 |
| حساسية تسارع الانحياز الصفري | °/h/g | الاختبار عند ± 1 غرام | 1 | 1 | 1 | 1 |
| القرار | °/ساعة | 2 | 1 | 0.5 | 5 | |
| ضوضاء الخروج | °/s | الذروة (نصف الذروة ، STD * 3) | 0.3 | 0.25 | 0.15 | 0.45 |
| عدم خطية عامل المقياس | ppm | درجة الحرارة الطبيعية | 300 | |||
| إمكانية تكرار عامل المقياس | ppm | Q = 3، درجة حرارة طبيعية | 300 | |||
| الارتباط المتقاطع | % | درجة الحرارة الطبيعية | 0.2 | |||
| عرض النطاق | هرتز | 250 | 250 | 150 | 250 | |
| المعلم | الوحدة | ظروف الاختبار | وحدة التحكم في المعلومات | الوحدة الـ6-4y-2 | وحدة التحكم الداخلي |
|---|---|---|---|---|---|
| نطاق القياس | g | ±10 | ± 20 | ±40 | |
| استقرار التحيز الصفري | ملغ | 1s ناعمة، RMS، درجة حرارة طبيعية | 0.1 | 0.2 | 0.3 |
| صفر تغير تحيز عند درجة حرارة كاملة | ملغ | 10 ثانية سلسة، RMS، معدل تغير درجة الحرارة 1 °C/min | 3 | 3 | 5 |
| إمكانية تكرار مع عدم التحيز | ملغ | Q = 6، درجة حرارة طبيعية | 0.2 | 0.5 | 1 |
| القرار | ملغ | 0.1 | 0.1 | 0.1 | |
| عدم خطية عامل المقياس | ppm | درجة الحرارة الطبيعية | 500 | ||
| إمكانية تكرار عامل المقياس | ppm | Q = 3، درجة حرارة طبيعية | 500 | ||
| الارتباط المتقاطع | % | درجة الحرارة الطبيعية | 0.2 | ||
| عرض النطاق | هرتز | 150 | |||
| المعلم | الوحدة | وحدة التحكم الداخلي (IMU6-4y-x) |
|---|---|---|
| نطاق القياس | g | ± 17 |
| استقرار الحياد الصفري (1s smoothing) | ملغ | 0.5 |
| عدم خطية عامل المقياس | ppm | 500 |
| المعلم | الوحدة | وحدة التحكم الداخلي |
|---|---|---|
| الجهد | V | +5±0.5 |
| التيار البدائي | mA | < 400 |
| استهلاك الطاقة في الحالة الثابتة | W | <1.2 |
| (ريبل) | mV | 100 |
| المعلم | الوحدة | وحدة التحكم الداخلي (IMU6-4y-x) |
|---|---|---|
| درجة حرارة العمل | °C | -45 ~ 85 |
| درجة حرارة التخزين | °C | -55~105 |
| المعلم | الوحدة | وحدة التحكم الداخلي (IMU6-4y-x) |
|---|---|---|
| الوزن | g | 55±5 |
| وقت البدء | s | 1 |
