| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | 16488HB |
| الـ MOQ: | 1 |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 500/شهر |
يحتوي على مقياس تسارع ثلاثي المحور، ومرورات، ومقياس مغناطيسية، ومرورات للحركة الشاملة والحساسية البيئية.

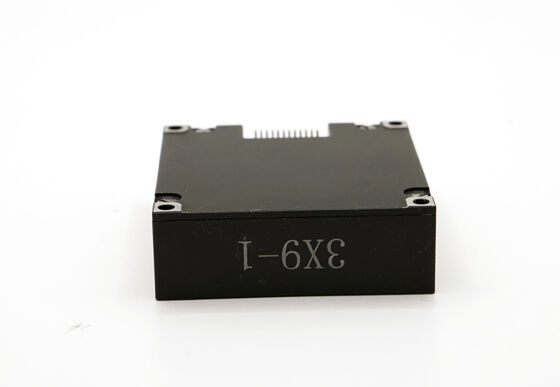

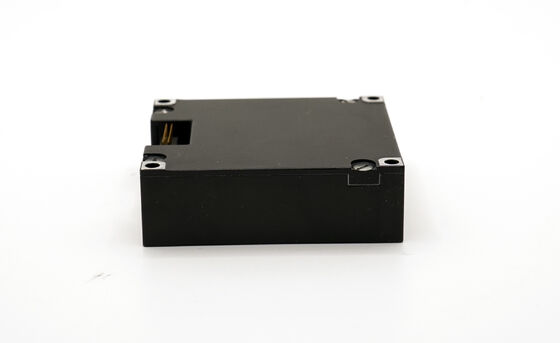

وحدة القياس الداخلي 16488HB هي وحدة قياس كاملة للقوة الدفاعية مجهزة بجهاز تحريك ثلاثي المحور، مقياس تسارع، مقياس مغناطيس، و مقياس بارومتر.و غير الخطية، وضمان الدقة العالية والإخراج الموثوق بها للبيانات عن طريق الاتصالات SPI أو UART لتكامل النظام الحرج.
|
المعلم |
ظروف الاختبار |
الحد الأدنى للقيمة |
القيمة النموذجية |
القيمة القصوى |
الوحدة |
|
|
الجيروسكوب |
نطاق القياس الديناميكي |
500 |
2000 |
°/s |
||
|
استقرار التحيز الصفري |
تباين ألان، محور Z |
0.8 |
°/ساعة |
|||
|
تباين ألان، محور X و Y |
1.6 |
°/ساعة |
||||
|
متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) |
3 |
°/ساعة |
||||
|
متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) |
6 |
°/ساعة |
||||
|
عدم التحيز |
النطاق الصفر للتحيز، محور Z |
± 0.07 |
°/s |
|||
|
نطاق التحيز الصفري، محور X و محور Y |
± 0.2 |
°/s |
||||
|
تغير التحيز الصفري في نطاق درجة الحرارة الكامل، محور Z 1 |
± 0.02 |
°/s |
||||
|
تغيرات التحيّز الصفري على درجة الحرارة، X و Y |
± 0.06 |
°/s |
||||
|
إعادة البدء المتعاقبة، محور Z |
0.002 |
|||||
|
إعادة البدء المتعاقبة ، محور X و محور Y |
0.006 |
|||||
|
إعادة البدء يومياً، محور Z |
0.003 |
/s |
||||
|
بدء التكرار يوم بعد يوم، محور X و محور Y |
0.009 |
°/s |
||||
|
تأثير التسارع الخطي على التحيز |
0.002 |
°/s/g |
||||
|
تأثير الاهتزاز على التحيز الصفري ، التغيير قبل وبعد الاهتزاز 2 |
0.002 |
°/s/g |
||||
|
تأثير الاهتزاز على الانحراف الصفري ، التغيير قبل أثناء الاهتزاز 2 |
0.002 |
°/s/g |
||||
|
عامل الحجم |
دقة عامل المقياس، المحور Z |
0.3 |
% |
|||
|
دقة عامل المقياس، محور X و Y |
0.6 |
% |
||||
|
عدم خطية عامل المقياس، محور Z |
0.01 |
%FS |
||||
|
عدم خطية عامل المقياس، محور X و Y |
0.02 |
%FS |
||||
|
المشي العشوائي الزاوي |
0.15 |
°/ √hr |
||||
|
كثافة الضوضاء |
0.001 |
°/s/ √Hz |
||||
|
القرار |
3.052*10-7 |
/s/LSB |
||||
|
عرض النطاق |
200 |
هرتز |
||||
|
عداد التسارع |
نطاق القياس الديناميكي |
16 |
200 |
g |
||
|
استقرار التحيز الصفري |
تباين ألان |
0.06 |
ملغ |
|||
|
متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) |
0.4 |
ملغ |
||||
|
عدم التحيز |
نطاق التحيز الصفري |
2 |
ملغ |
|||
|
تغيير التحيز الصفري ضمن نطاق درجة الحرارة بأكمله، القيمة من ذروة إلى ذروة 1 |
4 |
ملغ |
||||
|
إمكانية تكرار البدء المتعاقب |
0.5 |
ملغ |
||||
|
يبدأ التكرار على أساس يومي |
0.8 |
ملغ |
||||
|
معامل درجة الحرارة الصفري |
0.05 |
0.1 |
mg/°C |
|||
الجدول 1. مؤشر المنتجات 16488HB
|
المعلم |
ظروف الاختبار |
الحد الأدنى للقيمة |
القيمة النموذجية |
القيمة القصوى |
الوحدة |
|
|
عامل الحجم |
دقة عامل المقياس |
0.5 |
% |
|||
|
عدم خطية عامل المقياس |
0.1 |
%FS |
||||
|
السرعة المشي العشوائي |
0.029 |
m/s/ √hr |
||||
|
كثافة الضوضاء |
0.025 |
mg/ √Hz |
||||
|
القرار |
1.221*10-8 |
g/LSB |
||||
|
عرض النطاق |
200 |
هرتز |
||||
|
مقياس المغناطيسية |
نطاق المجال المغناطيسي |
برغ، سكسي |
± 13 |
غاوس |
||
|
برج، ز |
± 25 |
غاوس |
||||
|
القرار |
0.3 |
μT |
||||
|
دقة المسار |
30 ميكروتن من المكونات الأرضية المغناطيسية الأفقية، 25 درجة مئوية |
± 25 |
deg |
|||
|
نطاق القياس الديناميكي |
2.5 |
غاوس |
||||
|
عدم التحيز |
البيئة غير المغناطيسية |
15 |
(غازس) |
|||
|
البارومتر |
نطاق القياس الديناميكي |
300 |
1100 |
مبار |
||
|
عدم التحيز |
4.5 |
مبار |
||||
|
واجهة الاتصال |
SPI من اتجاه واحد |
(بود ريت) |
15 |
ميغاهرتز |
||
|
طريق واحد C A N |
(بود ريت) |
1 |
ميغاهرتز |
|||
|
تواتر أخذ العينات |
SPI |
2460 |
2460 |
هرتز |
||
|
يمكن |
200 |
|||||
|
الخصائص الكهربائية |
الجهد |
3.0 |
3.3 |
3.6 |
V |
|
|
استهلاك الطاقة |
1.5 |
W |
||||
|
(ريبل) |
ب-ب |
100 |
mV |
|||
|
وقت التسوية |
من 0 فولت إلى 3 فولت |
80 |
ms |
|||
|
الخصائص الهيكلية |
الحجم |
47*44*14 |
ملم |
|||
|
الوزن |
50 |
g |
||||
|
بيئة الاستخدام |
درجة حرارة العمل |
-40 |
70 |
°C |
||
|
درجة حرارة التخزين |
-45 |
75 |
°C |
|||
|
الاهتزاز |
20~2000 هرتز، |
|||||
|
التأثير |
1000 جرام0.5 ثانية |
|||||
|
الموثوقية |
MTBF |
20000 |
h |
|||
|
وقت العمل المستمر |
120 |
h |
||||
|
①: حساب الانحراف الصفري لعملية تغيير درجة الحرارة بأكملها، معدل تغير درجة الحرارة ≤ 1 °C/min، ومدى درجة الحرارة هو -40 °C ~ + 70 °C |
||||||
