| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | 16488HB |
| الـ MOQ: | 1 |
| السعر: | 500$ |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 500/مونت |

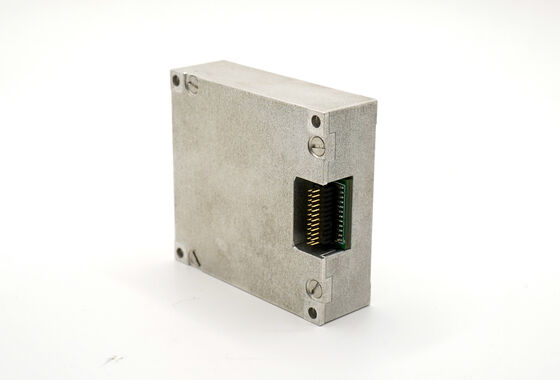

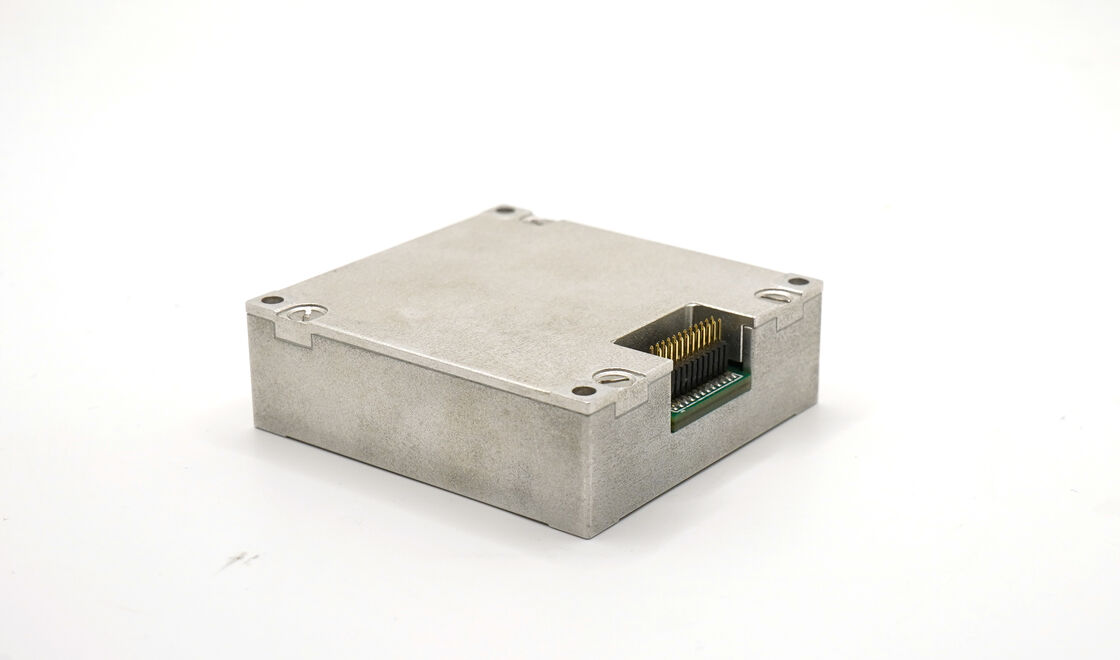

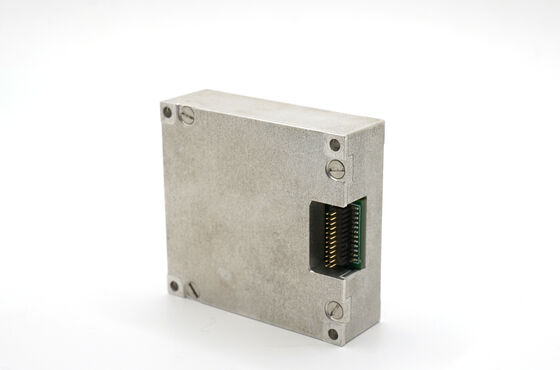

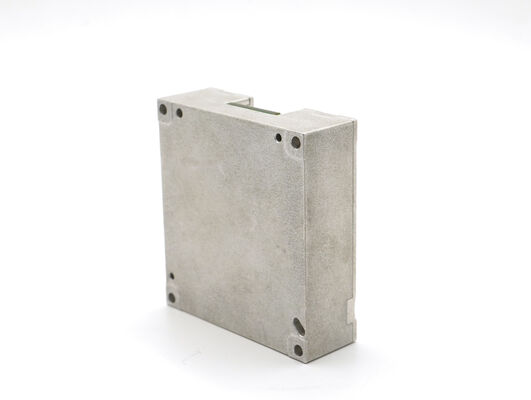

توفر وحدة قياس بالقصور الذاتي 16488HB استشعارًا عالي الدقة للحركة، وتتميز بجيروسكوب ومقياس تسارع MEMS ثلاثي المحاور. بفضل متوسط الوقت بين الأعطال (MTBF) العالي والتصميم القوي، يمكن لهذه الوحدة أن تحل محل Adis 16497 في التطبيقات التي تتطلب تتبعًا موثوقًا للحركة، مثل المسح والمركبات غير المأهولة والاتصال أثناء الحركة.
| المعلمة | شروط الاختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|---|
| جيروسكوب | |||||
| نطاق القياس الديناميكي | 500 | 2000 | °/ث | ||
| استقرار الانحياز الصفري | تباين ألان، المحور Z | 0.8 | °/ساعة | ||
| استقرار الانحياز الصفري | تباين ألان، المحوران X و Y | 1.6 | °/ساعة | ||
| استقرار الانحياز الصفري | متوسط 10 ثوانٍ (-40℃ إلى +70℃، درجة حرارة ثابتة)، المحور Z | 3 | °/ساعة | ||
| استقرار الانحياز الصفري | متوسط 10 ثوانٍ (-40℃ إلى +70℃، درجة حرارة ثابتة)، المحوران X و Y | 6 | °/ساعة | ||
| انحياز صفري | نطاق الانحياز الصفري، المحور Z | ±0.07 | °/ث | ||
| انحياز صفري | نطاق الانحياز الصفري، المحوران X و Y | ±0.2 | °/ث | ||
| تغير الانحياز الصفري في نطاق درجة الحرارة الكامل | المحور Z | ±0.02 | °/ث | ||
| تغير الانحياز الصفري مع درجة الحرارة | المحوران X و Y | ±0.06 | °/ث | ||
| تكرار البدء المتتالي | المحور Z | 0.002 | |||
| تكرار البدء المتتالي | المحوران X و Y | 0.006 | |||
| تكرار البدء يومًا بعد يوم | المحور Z | 0.003 | /ث | ||
| تكرار البدء يومًا بعد يوم | المحوران X و Y | 0.009 | °/ث | ||
| تأثير التسارع الخطي على الانحياز | 0.002 | °/ث/ز | |||
| تأثير الاهتزاز على الانحياز الصفري | التغيير قبل وبعد الاهتزاز | 0.002 | °/ث/ز | ||
| تأثير الاهتزاز على الانحياز الصفري | التغيير قبل وأثناء الاهتزاز | 0.002 | °/ث/ز | ||
| دقة عامل المقياس | المحور Z | 0.3 | % | ||
| دقة عامل المقياس | المحوران X و Y | 0.6 | % | ||
| عدم خطية عامل المقياس | المحور Z | 0.01 | %FS | ||
| عدم خطية عامل المقياس | المحوران X و Y | 0.02 | %FS | ||
| المشي العشوائي الزاوي | 0.15 | °/√hr | |||
| كثافة الضوضاء | 0.001 | °/ث/√Hz | |||
| الدقة | 3.052*10⁻⁷ | /ث/LSB | |||
| عرض النطاق الترددي | 200 | هرتز | |||
| مقياس التسارع | |||||
| نطاق القياس الديناميكي | 16 | 200 | ز | ||
| استقرار الانحياز الصفري | تباين ألان | 0.06 | ملغ | ||
| استقرار الانحياز الصفري | متوسط 10 ثوانٍ (-40℃ إلى +70℃، درجة حرارة ثابتة) | 0.4 | ملغ | ||
| نطاق الانحياز الصفري | 2 | ملغ | |||
| تغير الانحياز الصفري ضمن نطاق درجة الحرارة الكامل | القيمة من الذروة إلى الذروة | 4 | ملغ | ||
| تكرار البدايات المتتالية | 0.5 | ملغ | |||
| التكرار الذي تم بدؤه على أساس يومي | 0.8 | ملغ | |||
| معامل درجة حرارة الانحياز الصفري | 0.05 | 0.1 | ملغ/℃ | ||
| دقة عامل المقياس | 0.5 | % | |||
| عدم خطية عامل المقياس | 0.1 | %FS | |||
| المشي العشوائي للسرعة | 0.029 | م/ث/√hr | |||
| كثافة الضوضاء | 0.025 | ملغ/√Hz | |||
| الدقة | 1.221*10⁻⁸ | ز/LSB | |||
| عرض النطاق الترددي | 200 | هرتز | |||
| مقياس المغناطيسية | |||||
| نطاق المجال المغناطيسي | Brg,xy | ±13 | جاوس | ||
| نطاق المجال المغناطيسي | Brg,z | ±25 | جاوس | ||
| الدقة | 0.3 | μT | |||
| دقة الاتجاه | 30μT المكون المغناطيسي الأرضي الأفقي، 25℃ | ±2.5 | درجة | ||
| نطاق القياس الديناميكي | 2.5 | جاوس | |||
| انحياز صفري | بيئة غير مغناطيسية | 15 | ملي جاوس | ||
| مقياس الضغط | |||||
| نطاق القياس الديناميكي | 300 | 1100 | ملي بار | ||
| انحياز صفري | 4.5 | ملي بار | |||
| واجهة الاتصال | |||||
| معدل الباود | SPI أحادي الاتجاه | 15 | ميغاهرتز | ||
| معدل الباود | CAN أحادي الاتجاه | 1 | ميغاهرتز | ||
| تردد أخذ العينات | SPI | 2460 | 2460 | هرتز | |
| تردد أخذ العينات | CAN | 200 | هرتز | ||
| الخصائص الكهربائية | |||||
| الجهد | 3.0 | 3.3 | 3.6 | فولت | |
| استهلاك الطاقة | 1.5 | واط | |||
| التموج | P-P | 100 | مللي فولت | ||
| وقت الاستقرار | من 0 فولت إلى 3.3 فولت | 80 | مللي ثانية | ||
| الخصائص الهيكلية | |||||
| الحجم | 47*44*14 | مم | |||
| الوزن | 50 | ز | |||
| بيئة الاستخدام | |||||
| درجة حرارة التشغيل | -40 | 70 | ℃ | ||
| درجة حرارة التخزين | -45 | 75 | ℃ | ||
| الاهتزاز | 20-2000 هرتز، 6.06 ز | ||||
| التأثير | 1000 ز، 0.5 مللي ثانية | ||||
| الموثوقية | |||||
| متوسط الوقت بين الأعطال (MTBF) | 20000 | ساعة | |||
| وقت العمل المستمر | 120 | ساعة | |||
