| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | 16488HB |
| الـ MOQ: | 1 |
| السعر: | 500$ |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 500/شهر |

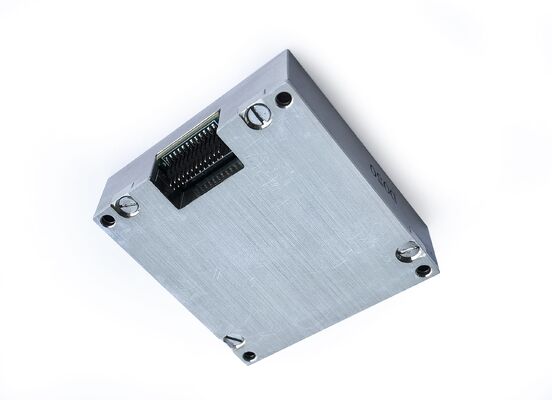

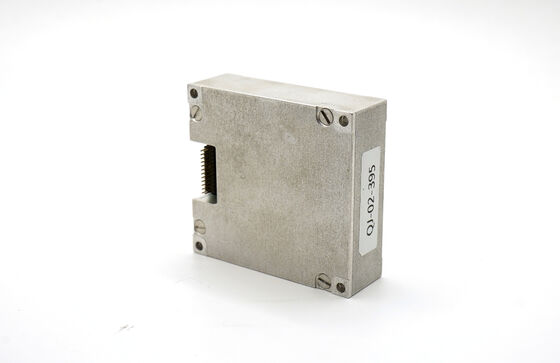

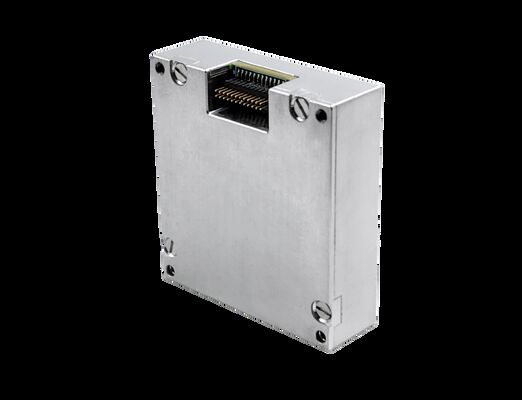

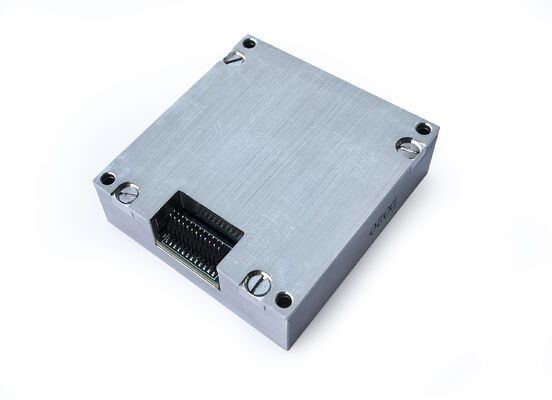

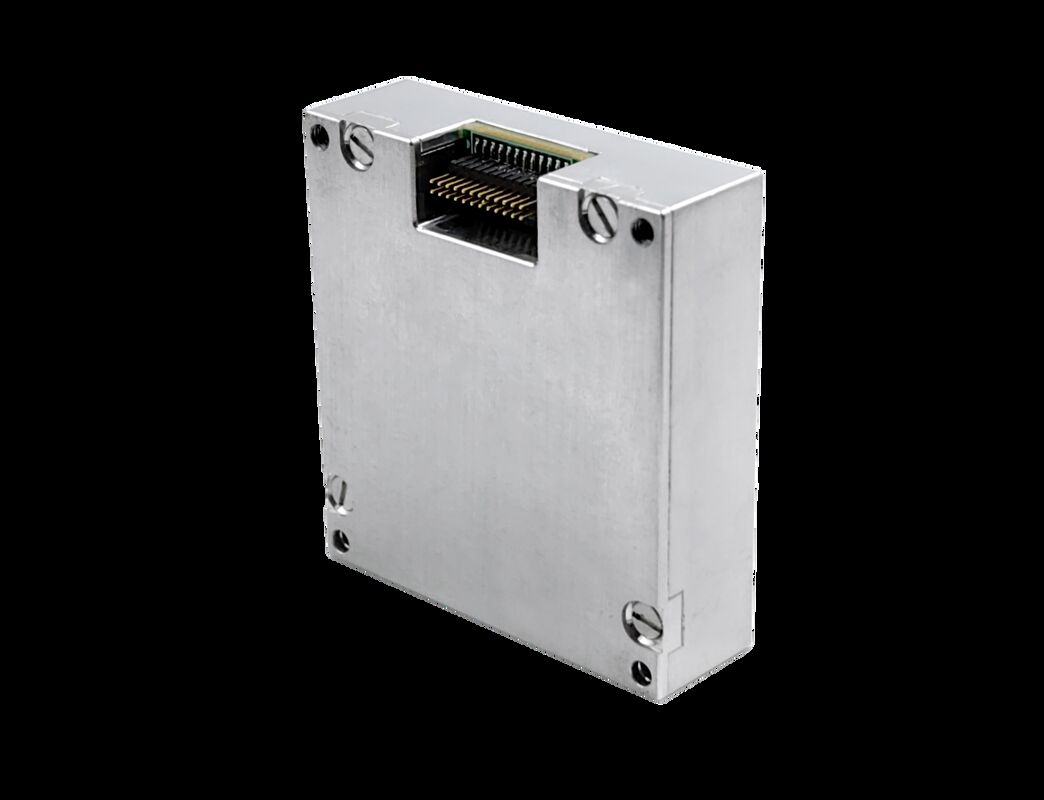

...16488HB IMUيحتوي على أجهزة استشعار MEMS عالية الأداء والتي توفر قدرات استثنائية في استشعار الحركة.تحديد درجة الحرارة المتقدمة وخوارزميات التعويض تضمن دقة عالية في البيئات الديناميكيةهذه الوحدة بمثابة بديل مثاليأديس 16497، وتقدم أداءً متفوقًا لنقل الحركة بدون طيار وأنظمة رسم الخرائط.
| المعلم | ظروف الاختبار | القيمة الدنيا | القيمة النموذجية | القيمة القصوى | الوحدة | |
|---|---|---|---|---|---|---|
| الجيروسكوب | ||||||
| نطاق القياس الديناميكي | 500 | 2000 | °/s | |||
| استقرار التحيز الصفري | تباين ألان، محور Z | 0.8 | °/ساعة | |||
| استقرار التحيز الصفري | تباين ألان، محور X و Y | 1.6 | °/ساعة | |||
| استقرار التحيز الصفري | متوسط 10 ثانية (-40 درجة مئوية إلى +70 درجة مئوية، درجة حرارة ثابتة) ، محور Z | 3 | °/ساعة | |||
| استقرار التحيز الصفري | متوسط 10 ثواني (-40 درجة مئوية إلى +70 درجة مئوية، درجة حرارة ثابتة) ، محور X و محور Y | 6 | °/ساعة | |||
| عدم التحيز | النطاق الصفر للتحيز، محور Z | ± 0.07 | °/s | |||
| عدم التحيز | نطاق التحيز الصفري، محور X و محور Y | ± 0.2 | °/s | |||
| صفر تغيير التحيز في نطاق درجة الحرارة الكامل، محور Z | ± 0.02 | °/s | ||||
| صفر تحيز التغيير على درجة الحرارة، محور X و Y | ± 0.06 | °/s | ||||
| إمكانية تكرار البدء المتعاقب، محور Z | 0.002 | |||||
| إمكانية تكرار البدء المتعاقب ، محور X و محور Y | 0.006 | |||||
| إعادة البدء يومياً، محور Z | 0.003 | /s | ||||
| بدء التكرار يوم بعد يوم، محور X و محور Y | 0.009 | °/s | ||||
| تأثير التسارع الخطي على التحيز | 0.002 | °/s/g | ||||
| تأثير الاهتزاز على التحيز الصفري ، التغيير قبل وبعد الاهتزاز | 0.002 | °/s/g | ||||
| تأثير الاهتزاز على التحيز الصفري ، التغيير قبل أثناء الاهتزاز | 0.002 | °/s/g | ||||
| دقة عامل المقياس، المحور Z | 0.3 | % | ||||
| دقة عامل المقياس، محور X و Y | 0.6 | % | ||||
| عدم خطية عامل المقياس، محور Z | 0.01 | %FS | ||||
| عدم خطية عامل المقياس، محور X و Y | 0.02 | %FS | ||||
| المشي العشوائي الزاوي | 0.15 | °/√hr | ||||
| كثافة الضوضاء | 0.001 | °/s/√Hz | ||||
| القرار | 3.052*10−7 | /s/LSB | ||||
| عرض النطاق | 200 | هرتز | ||||
| عداد التسارع | ||||||
| نطاق القياس الديناميكي | 16 | 200 | g | |||
| استقرار التحيز الصفري | تباين ألان | 0.06 | ملغ | |||
| استقرار التحيز الصفري | متوسط 10 ثانية (من -40 درجة مئوية إلى +70 درجة مئوية، درجة حرارة ثابتة) | 0.4 | ملغ | |||
| نطاق التحيز الصفري | 2 | ملغ | ||||
| تغيير التحيز الصفري داخل نطاق درجة الحرارة بأكمله ، القيمة من قمة إلى قمة | 4 | ملغ | ||||
| إمكانية تكرار البدء المتعاقب | 0.5 | ملغ | ||||
| التكرارية التي بدأت على أساس يومي | 0.8 | ملغ | ||||
| معامل درجة الحرارة الصفري | 0.05 | 0.1 | mg/°C | |||
| دقة عامل المقياس | 0.5 | % | ||||
| عدم خطية عامل المقياس | 0.1 | %FS | ||||
| السرعة المشي العشوائي | 0.029 | m/s/√hr | ||||
| كثافة الضوضاء | 0.025 | mg/√Hz | ||||
| القرار | 1.221*10-8 | g/LSB | ||||
| عرض النطاق | 200 | هرتز | ||||
| مقياس المغناطيسية | ||||||
| نطاق المجال المغناطيسي | برغ، سكسي | ± 13 | غاوس | |||
| نطاق المجال المغناطيسي | برج، ز | ± 25 | غاوس | |||
| القرار | 0.3 | μT | ||||
| دقة المسار | 30 ميكروتن من المكونات الأرضية المغناطيسية الأفقية، 25 درجة مئوية | ± 25 | deg | |||
| نطاق القياس الديناميكي | 2.5 | غاوس | ||||
| عدم التحيز | البيئة غير المغناطيسية | 15 | (مغاووس) | |||
| البارومتر | ||||||
| نطاق القياس الديناميكي | 300 | 1100 | مبار | |||
| عدم التحيز | 4.5 | مبار | ||||
| واجهة الاتصال | ||||||
| SPI من اتجاه واحد | (بود ريت) | 15 | ميغاهرتز | |||
| يمكن أن يكون في طريق واحد | (بود ريت) | 1 | ميغاهرتز | |||
| تواتر أخذ العينات | SPI | 2460 | 2460 | هرتز | ||
| تواتر أخذ العينات | يمكن | 200 | ||||
| الخصائص الكهربائية | ||||||
| الجهد | 3.0 | 3.3 | 3.6 | V | ||
| استهلاك الطاقة | 1.5 | W | ||||
| (ريبل) | ب-ب | 100 | mV | |||
| وقت التسوية | من 0 فولت إلى 3.3 فولت | 80 | ms | |||
| الخصائص الهيكلية | ||||||

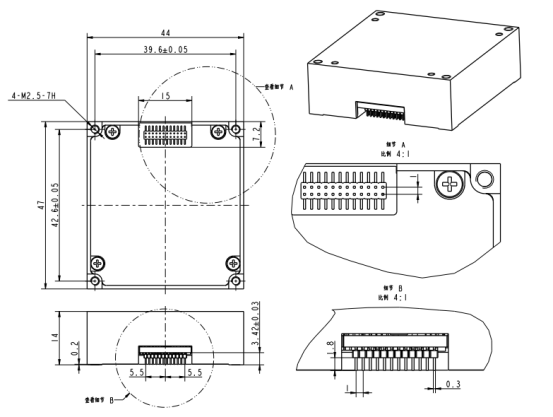

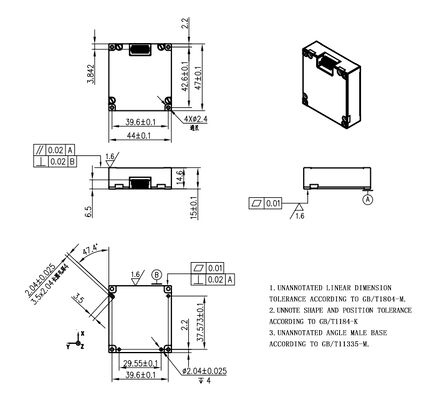

| الحجم | 47*44*14 | ملم | ||||
| الوزن | 50 | g | ||||
| استخدام البيئة | ||||||
| درجة حرارة العمل | -40 | 70 | °C | |||
| درجة حرارة التخزين | -45 | 75 | °C | |||
| الاهتزاز | 20 إلى 2000 هرتز، 6.06 غرام | |||||
| التأثير | 1000 جرام، 0.5 م | |||||
| الموثوقية | ||||||
| MTBF | 20000 | h | ||||
| وقت العمل المستمر | 120 | h | ||||
①: حساب الانحراف الصفري لعملية تغيير درجة الحرارة بأكملها، معدل تغير درجة الحرارة ≤1°C/min، ومدى درجة الحرارة من -40°C إلى +70°C
②: حالة الاهتزاز 6.06 غرام، 20 هرتز إلى 2000 هرتز
