| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | 16488HB |
| الـ MOQ: | 1 |
| السعر: | 500$ |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 500/شهر |

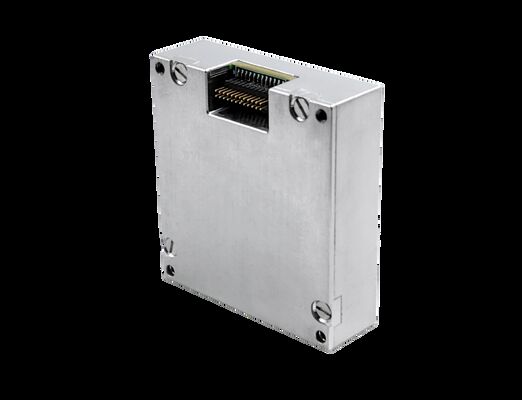

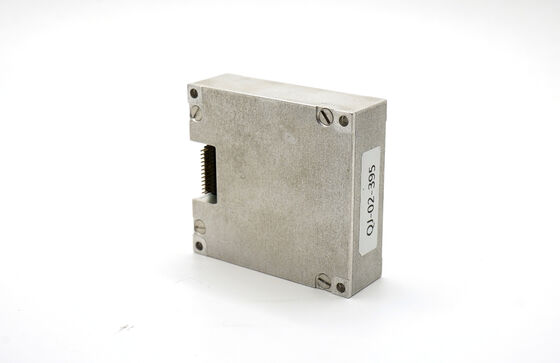

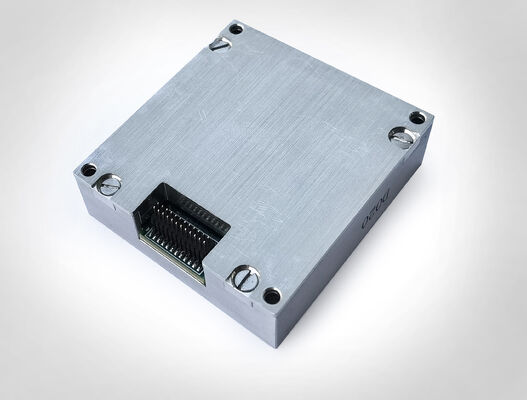

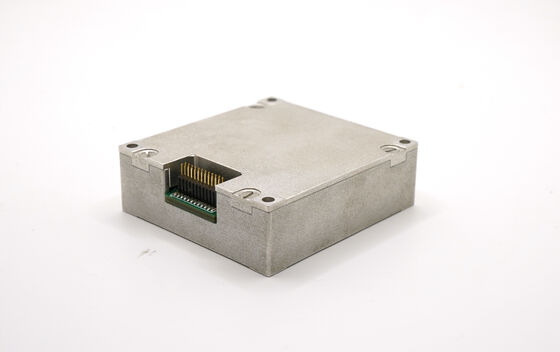

وحدة قياس بالقصور الذاتي عالية الأداء مصممة لتطبيقات التحكم في اتجاه الطائرات بدون طيار التي تتطلب دقة استثنائية وخصائص ضوضاء منخفضة.
توفر وحدة القياس بالقصور الذاتي 16488HB أداءً استثنائيًا من خلال الجيروسكوب والمقياس التسارعي ثلاثي المحاور. تم تصميم هذه الوحدة للتطبيقات الدقيقة، وتوفر ثباتًا وموثوقية معززة، مما يجعلها بديلاً مثاليًا لـ Adis 16497 في التطبيقات التي تتطلب دقة عالية وقابلية للتكيف.
| المعلمة | شروط الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | الحد الأقصى للقيمة | الوحدة |
|---|---|---|---|---|---|
| نطاق القياس الديناميكي | 500 | 2000 | درجة/ثانية | ||
| استقرار التحيز الصفري | تباين ألان، المحور Z | 0.8 | درجة/ساعة | ||
| استقرار التحيز الصفري | تباين ألان، المحور X والمحور Y | 1.6 | درجة/ساعة | ||
| استقرار التحيز الصفري | متوسط 10 ثوانٍ (-40 درجة مئوية ~ +70 درجة مئوية، درجة حرارة ثابتة)، المحور Z | 3 | درجة/ساعة | ||
| استقرار التحيز الصفري | متوسط 10 ثوانٍ (-40 درجة مئوية ~ +70 درجة مئوية، درجة حرارة ثابتة)، المحور X والمحور Y | 6 | درجة/ساعة | ||
| التحيز الصفري | نطاق التحيز الصفري، المحور Z | ±0.07 | درجة/ثانية | ||
| التحيز الصفري | نطاق التحيز الصفري، المحور X والمحور Y | ±0.2 | درجة/ثانية | ||
| تغير التحيز الصفري في نطاق درجة الحرارة الكامل | المحور Z | ±0.02 | درجة/ثانية | ||
| تغير التحيز الصفري مع درجة الحرارة | المحور X والمحور Y | ±0.06 | درجة/ثانية | ||
| تكرار البدء المتتالي | المحور Z | 0.002 | |||
| تكرار البدء المتتالي | المحور X والمحور Y | 0.006 | |||
| تكرار البدء يومًا بعد يوم | المحور Z | 0.003 | /ثانية | ||
| تكرار البدء يومًا بعد يوم | المحور X والمحور Y | 0.009 | درجة/ثانية | ||
| تأثير التسارع الخطي على التحيز | 0.002 | درجة/ثانية/جم | |||
| تأثير الاهتزاز على التحيز الصفري | التغيير قبل وبعد الاهتزاز | 0.002 | درجة/ثانية/جم | ||
| تأثير الاهتزاز على التحيز الصفري | التغيير قبل وأثناء الاهتزاز | 0.002 | درجة/ثانية/جم | ||
| دقة عامل المقياس | المحور Z | 0.3 | % | ||
| دقة عامل المقياس | المحور X والمحور Y | 0.6 | % | ||
| عدم خطية عامل المقياس | المحور Z | 0.01 | %FS | ||
| عدم خطية عامل المقياس | المحور X والمحور Y | 0.02 | %FS | ||
| المشي العشوائي الزاوي | 0.15 | درجة/√hr | |||
| كثافة الضوضاء | 0.001 | درجة/ثانية/√هرتز | |||
| الدقة | 3.052*10⁻⁷ | /ثانية/LSB | |||
| عرض النطاق الترددي | 200 | هرتز |
| المعلمة | شروط الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | الحد الأقصى للقيمة | الوحدة |
|---|---|---|---|---|---|
| نطاق القياس الديناميكي | 16 | 200 | جم | ||
| استقرار التحيز الصفري | تباين ألان | 0.06 | مللي جرام | ||
| استقرار التحيز الصفري | متوسط 10 ثوانٍ (-40 درجة مئوية ~ +70 درجة مئوية، درجة حرارة ثابتة) | 0.4 | مللي جرام | ||
| نطاق التحيز الصفري | 2 | مللي جرام | |||
| تغير التحيز الصفري ضمن نطاق درجة الحرارة بأكمله | قيمة الذروة إلى الذروة | 4 | مللي جرام | ||
| تكرار البدايات المتتالية | 0.5 | مللي جرام | |||
| التكرار الذي بدأ على أساس يومي | 0.8 | مللي جرام | |||
| معامل درجة حرارة التحيز الصفري | 0.05 | 0.1 | مللي جرام/درجة مئوية | ||
| دقة عامل المقياس | 0.5 | % | |||
| عدم خطية عامل المقياس | 0.1 | %FS | |||
| المشي العشوائي للسرعة | 0.029 | م/ث/√hr | |||
| كثافة الضوضاء | 0.025 | مللي جرام/√هرتز | |||
| الدقة | 1.221*10⁻⁸ | جم/LSB | |||
| عرض النطاق الترددي | 200 | هرتز |
| المعلمة | شروط الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | الحد الأقصى للقيمة | الوحدة |
|---|---|---|---|---|---|
| نطاق المجال المغناطيسي | Brg,xy | ±13 | جاوس | ||
| نطاق المجال المغناطيسي | Brg,z | ±25 | جاوس | ||
| الدقة | 0.3 | μT | |||
| دقة الاتجاه | 30μT المكون المغناطيسي الأرضي الأفقي، 25 درجة مئوية | ±2.5 | درجة | ||
| نطاق القياس الديناميكي | 2.5 | جاوس | |||
| التحيز الصفري | بيئة غير مغناطيسية | 15 | مللي جاوس | ||
| نطاق القياس الديناميكي | 300 | 1100 | مللي بار | ||
| التحيز الصفري | 4.5 | مللي بار | |||
| معدل الباود | SPI | 15 | ميجا هرتز | ||
| معدل الباود | CAN | 1 | ميجا هرتز | ||
| تردد أخذ العينات | SPI | 2460 | 2460 | هرتز | |
| تردد أخذ العينات | CAN | 200 | هرتز | ||
| الجهد | 3.0 | 3.3 | 3.6 | فولت | |
| استهلاك الطاقة | 1.5 | واط | |||
| التموج | P-P | 100 | مللي فولت | ||
| وقت الاستقرار | من 0 فولت إلى 3.3 فولت | 80 | مللي ثانية | ||
| الحجم | 47*44*14 | مم | |||
| الوزن | 50 | جم | |||
| درجة حرارة التشغيل | -40 | 70 | درجة مئوية | ||
| درجة حرارة التخزين | -45 | 75 | درجة مئوية | ||
| الاهتزاز | 20~2000 هرتز، 6.06 جم | ||||
| التأثير | 1000 جم، 0.5 مللي ثانية | ||||
| متوسط الوقت بين الأعطال | 20000 | ساعة | |||
| وقت العمل المستمر | 120 | ساعة |
