| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | MFOG-910 |
| الـ MOQ: | 1 |
| السعر: | 700$ |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على التوريد: | 500/شهر |
وصف المنتج

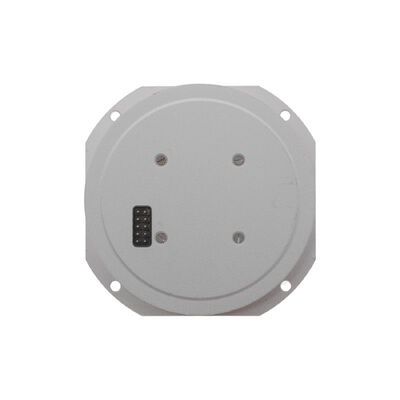

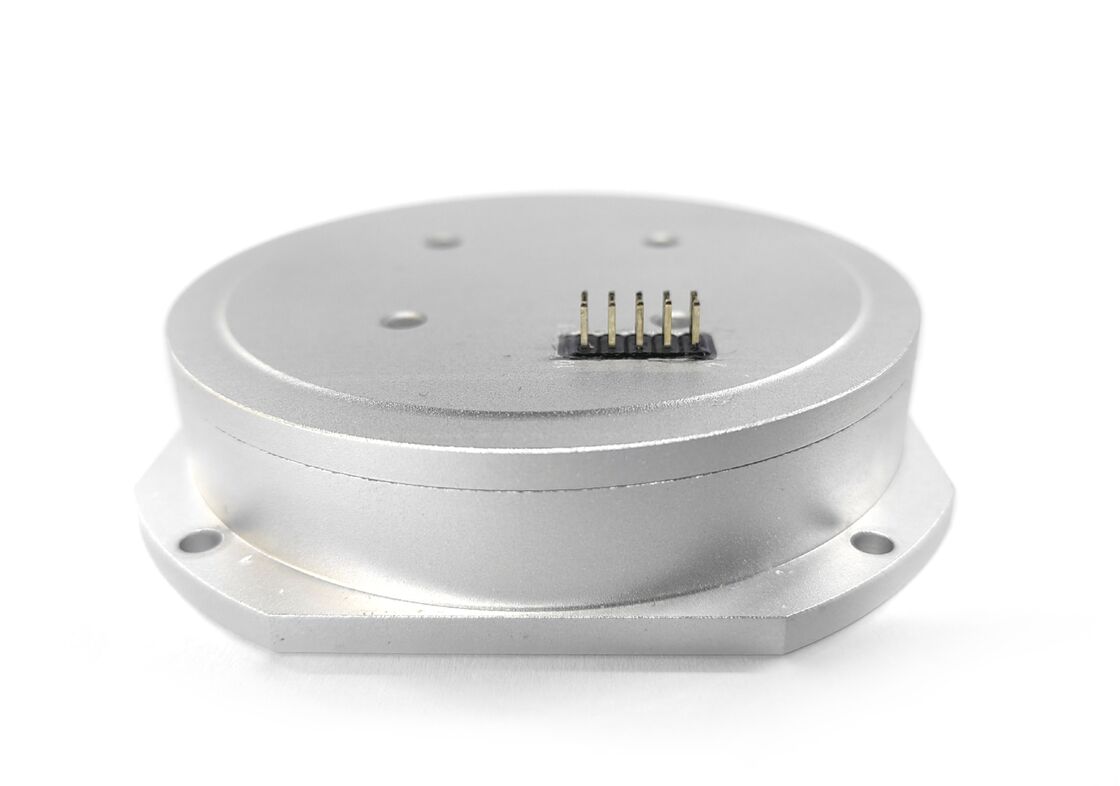

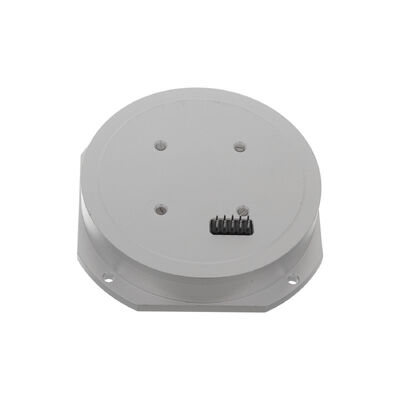

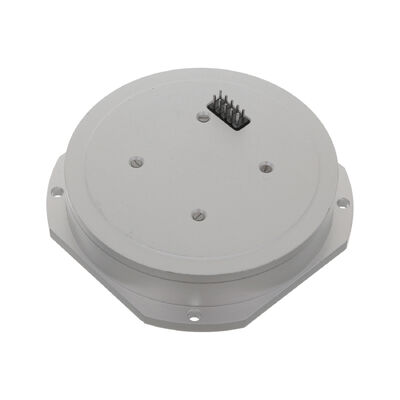

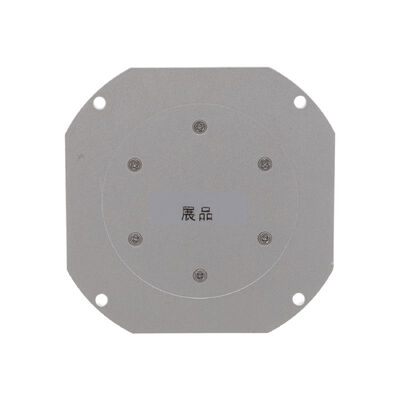

جهاز MFOG-910 micro-nano-fiber optic gyroscope هو جهاز استشعار لسرعة الزاوية عالي الأداء باستخدام تأثير Sagnac. مع تصميم مضغوط (82mm × 82mm × 19.5mm) وخفيف الوزن (≤150g) ،إنها مثالية لمراقبة الموقف في الطيران والدفاعأدائها القوي يتضمن نطاقًا يصل إلى 240 درجة في الثانية و استقرارًا صفرًا ≤ 0.8 درجة في الساعة.
يتكون هذا المنتج أساسا من مكونات المسار البصري، مكونات الدوائر والمكونات الهيكلية.حجم صغيرويمكن تطبيقها على هذا التحكم في الموقف وقياس الناقل.
التكوين
يتكون المنتج أساسا من المكونات التالية:
أ) مجموعة مسارات بصرية
(ب) لوحات الدوائر الإشارية للكشف والتحكم؛
ج) الهيكل العظمي للخيط الألياف البصرية والقشرة وغيرها من الأجزاء الهيكلية
الأداء الرئيسي
|
رقم التسلسل |
المشروع |
مؤشرات الأداء |
|
1 |
النطاق (°/s) |
± 240 |
|
2 |
عامل المقياس (mV/o/s) |
47±5 |
|
3 |
عدم خطية عامل المقياس (ppm) |
≤1000 |
|
4 |
استقرار الحياد الصفر (10s، 1σ,o/H) |
≤0.8 |
|
5 |
التكرارية الصفرية (1σ,o/H) |
≤0.8 |
|
6 |
عرض النطاق الترددي 3 ديسيبل (هرتز) |
≥ 1000 |
|
7 |
المشي العشوائي (o/√ H) |
≤0.02 |
|
8 |
إمدادات الطاقة (V) |
5+0.25 +12 |
|
9 |
استهلاك الطاقة (W) |
≤1.5 |
|
10 |
التأثير (g) |
≥ 1500 |
|
11 |
التسارع (g) |
≥ 70 |
|
12 |
العمر (سنوات) (التقييم المحسوب) |
≥15 |
|
13 |
MTBF (التقييم المحسوب) |
≥100000 |
رسم المخطط
الـجهاز تحريك الألياف الضوئية MFOG-910يستخدم على نطاق واسع فيأنظمة الملاحة والاستقرار وقياس الموقف.
وتشمل التطبيقات النموذجية:
المركبات الجوية بدون طيار (UAVs)
أنظمة الملاحة المستقلة
الملاحة البحرية والاستقرار
الروبوتات والمركبات الذكية
منصات استقرار الهوائيات
أنظمة تعقب كهربائية بصرية
أنظمة الملاحة الثابتة (INS)
المركبات الأرضية غير المأهولة
أنظمة التحكم في الحركة الصناعية
الـMFOG-910مصممة لتوفيرأداء متساوٍ أو أفضل مقارنةً بجهاز التحكم في الألياف الضوئية Fizoptika VG910.
المزايا تشمل:
مقارنةاستقرار التحيز وأداء المشي العشوائي
متوافقنطاق قياس معدل الزاوية
هيكل مضغوط وخفيف الوزن
تحسين استقرار وإمكانية الاعتماد على الإمدادات
حل بديل فعال من حيث التكلفة
وهذا يجعل من MFOG-910 خيار ممتاز للعملاء الذين يبحثون عنبديل موثوق به لـ Fizoptika VG910 في تطبيقات الملاحة والاستقرار الثابتة.
| المعلم | VG910H1 جهاز تحريك بالألياف الضوئية | MFOG-910 جهاز تحريك ميكرو نانوفايبر البصري |
|---|---|---|
| نطاق معدل الزاوية (°/s) | 250 | ± 240 |
| استقرار التحيز (RMS، °/h) | 1 | ≤0.8 |
| زاوية المشي العشوائي (°/√h) | 0.015 | ≤0.02 |
| عرض النطاق الترددي (كيلو هرتز) | 1 | ≥ 1 |
| استقرار عامل المقياس / قابلية التكرار (RMS ،٪) | 0.02 | ≤0.1 |
| وقت البدء | 0.03 | بدء سريع |
| استهلاك الطاقة (W) | 0.5 | ≤1.5 |
| الأبعاد (ملم) | 82 × 82 × 20 | 82 × 82 × 195 |
| الوزن (غ) | 150 | ≤ 150 |
| درجة حرارة التشغيل (°C) | -40 ~ +70 | -40 ~ +70 |
| درجة حرارة التخزين (°C) | -55 ~ +85 | -55 ~ +85 |
| الاهتزاز (RMS، 0.02~2 kHz، g) | 30 | 20 |
| الصدمة (g، 1 ms) | 1200 | ≥ 1500 |
| MTBF (20 درجة مئوية) | 100000 ساعة | ≥100000 ساعة |
| طول الحياة | 15 سنة | ≥15 سنة |
يُعد الجيروسكوب الألياف البصرية (FOG) جهاز استشعار لسرعة الزاوية عالي الدقةتأثير ساجناكيقيس الدوار عن طريق اكتشاف الفرق في المراحل بين شعاعين من الضوء يسافران في اتجاهات معاكسة داخل لفافة الألياف. تستخدم أجهزة استشعار FOG على نطاق واسع فيأنظمة الملاحة الثابتة، الطائرات بدون طيار، الروبوتات، ومنصات الاستقرار.
نعم،جهاز MFOG-910 لمراقبة الألياف الضوئيةمصممة لتوفير أداء مماثل لـ VG910H1.
يحتوي على ملامح مشابهةنطاق معدل الزاوية، عرض النطاق الترددي، الحجم، والمواصفات البيئية، مما يجعله مناسبًا كبديل في العديد من أنظمة الملاحة والاستقرار الثابتة.
توفر ألياف الضوء عدة مزايا بالمقارنة مع ألياف الضوء الميكانيكية وأجهزة استشعار MEMS:
لا أجزاء متحركة
موثوقية عالية وعمر خدمة طويل
دقة عالية ونزول منخفض
مقاومة قوية للهزات والصدمات
مجموعة واسعة من درجات حرارة التشغيل
هذه الخصائص تجعل أجهزة استشعار FOG مثاليةتطبيقات الملاحة والتوجيه.
يتم استخدام الموجات المتحركة من الألياف البصرية على نطاق واسع في:
الملاحة بدون طيار و بدون طيار
أنظمة الملاحة الثابتة (INS)
منصات الاستقرار الكهربائية البصرية
أنظمة استقرار الهوائيات
المركبات ذاتية القيادة والروبوتات
نظم الملاحة البحرية
أنظمة توجيه الطيران
توفر ألياف البصريات عدة مزايا لأنظمة الطائرات بدون طيار:
قياس الوضع بدقة عالية
استجابة سريعة و عرض النطاق الترددي الكبير
مقاومة الاهتزاز الممتازة
الاستقرار على المدى الطويل أثناء الطيران
هذه الميزات تجعل أجهزة استشعار FOG مثاليةأنظمة التحكم في الطيران والملاحة من الطائرات بدون طيار.
ألياف البصريات الجيرسكوب عموما توفر:
دقة أعلى
الانجراف السفلي
استقرار أفضل على المدى الطويل
عادة ما تكون أجهزة MEMS الجيروسكوبية أصغر وأقل تكلفة ولكنها غالبا ما تستخدم فيأنظمة الملاحة الأقل دقة.
