| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | 16488HB |
| الـ MOQ: | 1 |
| السعر: | 600$ |
| شروط الدفع: | D/A ، T/T. |
| القدرة على التوريد: | 500/شهر |

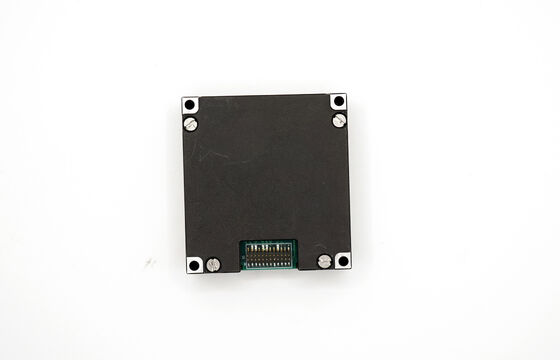

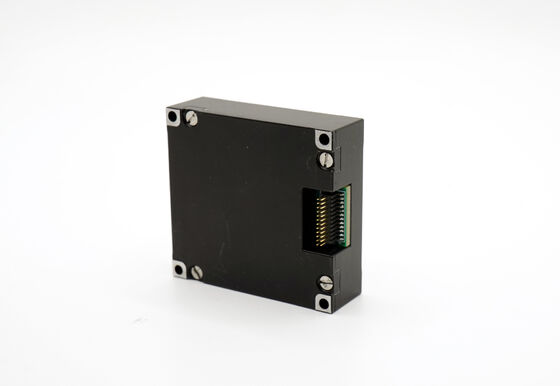

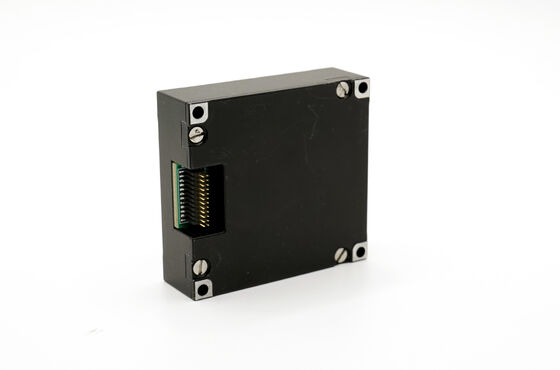

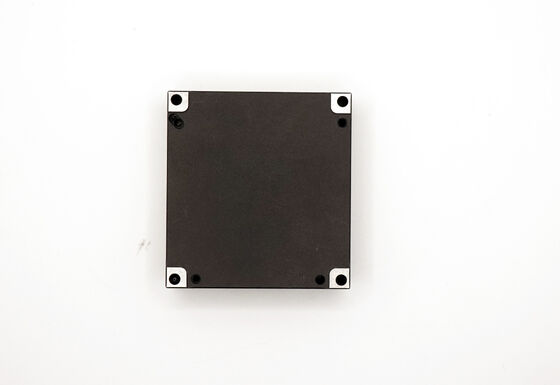

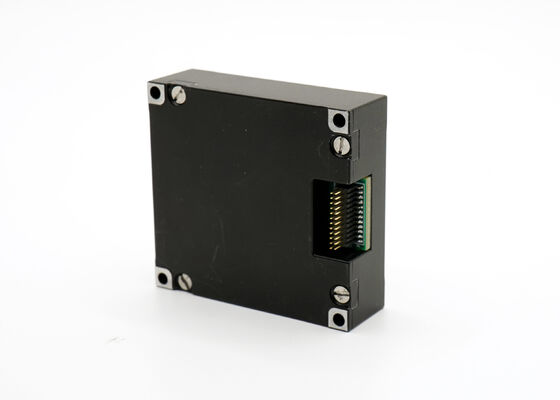

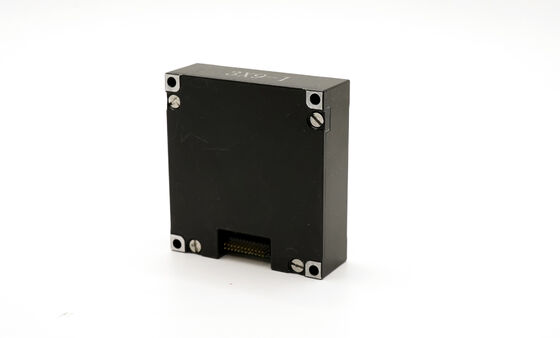

وحدة القياس الثابتة 16488HB تجمع بين أحدث تقنية MEMS مع تصميم قوي لتلبية متطلبات البيئات الصناعية القاسية.يخرج 3 سرعات زاوية و 3 تسارعات، مع نطاق ديناميكي الجيروديناميكي من ± 2000o/s ومدى مقياس التسارع من ± 200g. مع MTBF من 20000h وضمان دقة درجة الحرارة الكاملة، هو الخيار الأول للأنظمة بدون طيار، الاتصالات المتنقلة،والرسوم البيانية.
| المعلم | ظروف الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | القيمة القصوى | الوحدة | |
|---|---|---|---|---|---|---|
| الجيروسكوب | نطاق القياس الديناميكي | 500 | 2000 | °/s | ||
| استقرار التحيز الصفري | تباين ألان، محور Z | 0.8 | °/ساعة | |||
| تباين ألان، محور X و Y | 1.6 | °/ساعة | ||||
| متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) محور Z |
3 | °/ساعة | ||||
| متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) محور X و محور Y |
6 | °/ساعة | ||||
| عدم التحيز | النطاق الصفر للتحيز، محور Z | ± 0.07 | °/s | |||
| نطاق التحيز الصفري، محور X و محور Y | ± 0.2 | °/s | ||||
| تغير الحياد الصفري في نطاق درجة الحرارة الكامل، القيمة من ذروة إلى ذروة 1 | ± 0.02 | °/s | ||||
| تغيرات التحيّز الصفري على درجة الحرارة، X و Y المحور 1 |
± 0.06 | °/s | ||||
| إعادة البدء المتعاقبة، محور Z | 0.002 | |||||
| إعادة البدء المتعاقبة ، محور X و محور Y | 0.006 | °/s | ||||
| إعادة البدء يومياً، محور Z | 0.003 | /s | ||||
| بدء التكرار يوم بعد يوم، محور X و محور Y | 0.009 | °/s | ||||
| تأثير التسارع الخطي على التحيز | 0.002 | °/s/g | ||||
| تأثير الاهتزاز على التحيز الصفري ، التغيير قبل وبعد الاهتزاز 2 | 0.002 | °/s/g | ||||
| تأثير الاهتزاز على الانحراف الصفري ، التغيير قبل أثناء الاهتزاز 2 | 0.002 | °/s/g | ||||
| عامل الحجم | دقة عامل المقياس، المحور Z | 0.3 | % | |||
| دقة عامل المقياس، محور X و Y | 0.6 | % | ||||
| عدم خطية عامل المقياس، محور Z | 0.01 | %FS | ||||
| عدم خطية عامل المقياس، محور X و Y | 0.02 | %FS | ||||
| المشي العشوائي الزاوي | 0.15 | °/ √hr | ||||
| كثافة الضوضاء | 0.001 | °/s/ √Hz | ||||
| القرار | 3.052×10-7 | /s/LSB | ||||
| عرض النطاق | 200 | هرتز | ||||
| عداد التسارع | نطاق القياس الديناميكي | 16 | 200 | g | ||
| استقرار التحيز الصفري | تباين ألان | 0.06 | ملغ | |||
| متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) | 0.4 | ملغ | ||||
| عدم التحيز | نطاق التحيز الصفري | 2 | ملغ | |||
| تغيير التحيز الصفري في نطاق درجة الحرارة بأكمله، القيمة من ذروة إلى ذروة 1 | 4 | ملغ | ||||
| إمكانية تكرار البدء المتعاقب | 0.5 | ملغ | ||||
| يبدأ التكرار على أساس يومي | 0.8 | ملغ | ||||
| معامل درجة الحرارة الصفري | 0.05 | 0.1 | mg/°C | |||
| عامل الحجم | دقة عامل المقياس | 0.5 | % | |||
| عدم خطية عامل المقياس | 0.1 | %FS | ||||
| السرعة المشي العشوائي | 0.029 | m/s/ √hr | ||||
| كثافة الضوضاء | 0.025 | mg/ √Hz | ||||
| القرار | 1.221×10-8 | g/LSB | ||||
| عرض النطاق | 200 | هرتز | ||||
| المعلم | ظروف الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | القيمة القصوى | الوحدة | |
|---|---|---|---|---|---|---|
| مقياس المغناطيسية | نطاق المجال المغناطيسي | برغ، سكسي | ± 13 | غاوس | ||
| برج، ز | ± 25 | غاوس | ||||
| القرار | 0.3 | μT | ||||
| دقة المسار | 30 ميكروتن من المكونات الأرضية المغناطيسية الأفقية، 25 درجة مئوية | ± 25 | deg | |||
| نطاق القياس الديناميكي | 2.5 | غاوس | ||||
| عدم التحيز | البيئة غير المغناطيسية | 15 | (غازس) | |||
| البارومتر | نطاق القياس الديناميكي | 300 | 1100 | مبار | ||
| عدم التحيز | 4.5 | مبار | ||||
| واجهة الاتصال | SPI من اتجاه واحد | معدل البود | 15 | ميغاهرتز | ||
| طريق واحد C A N | معدل البود | 1 | ميغاهرتز | |||
| تواتر أخذ العينات | SPI | 2460 | 2460 | هرتز | ||
| يمكن | 200 | |||||
| الخصائص الكهربائية | الجهد | 3.0 | 3.3 | 3.6 | V | |
| استهلاك الطاقة | 1.5 | W | ||||
| (ريبل) | ب-ب | 100 | mV | |||
| وقت التسوية | من 0 فولت إلى 3 فولت | 80 | ms | |||
| الخصائص الهيكلية | الحجم | 47×44×14 | ملم | |||
| الوزن | 50 | g | ||||
| بيئة الاستخدام | درجة حرارة العمل | -40 | 70 | °C | ||
| درجة حرارة التخزين | -45 | 75 | °C | |||
| اهتزاز | 20~2000 هرتز، 6.06 غرام |
|||||
| التأثير | 1000 جرام0.5 ثانية | |||||
| الموثوقية | MTBF | 20000 | h | |||
| وقت العمل المستمر | 120 | h | ||||
|
①: حساب الانحراف الصفري لعملية تغيير درجة الحرارة بأكملها، معدل تغير درجة الحرارة ≤ 1 °C/min، ومدى درجة الحرارة هو -40 °C ~ + 70 °C ②: حالة الاهتزاز 6.06 G، 20Hz ~ 2000Hz |
||||||
