| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | MGZ318HC-A1 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 500/شهر |

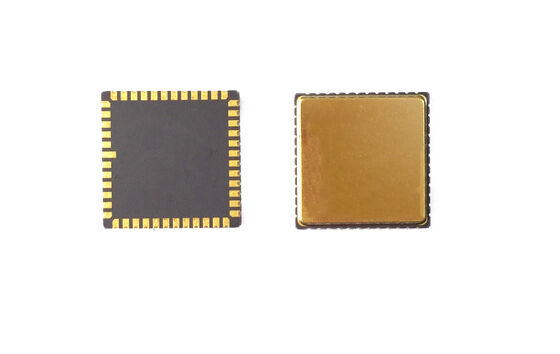

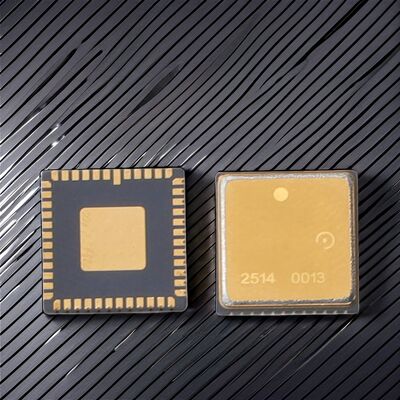

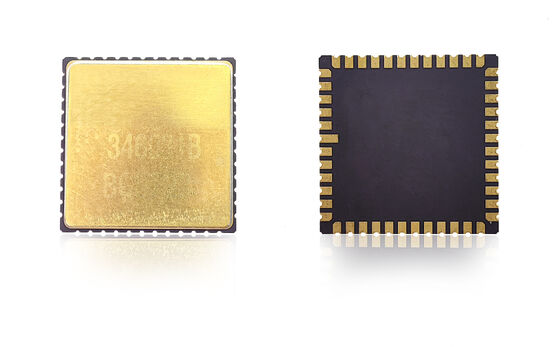

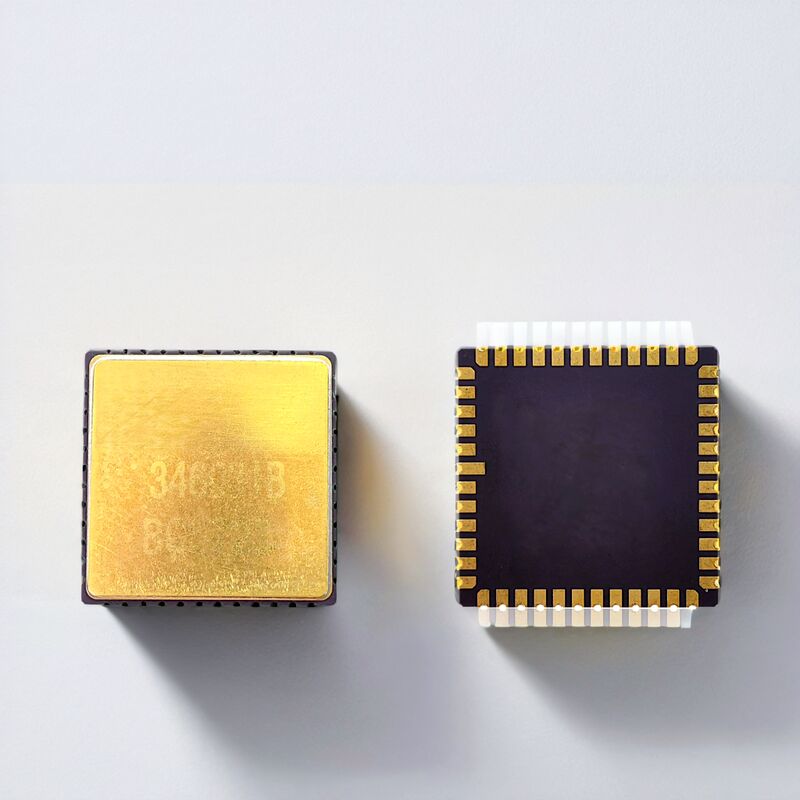

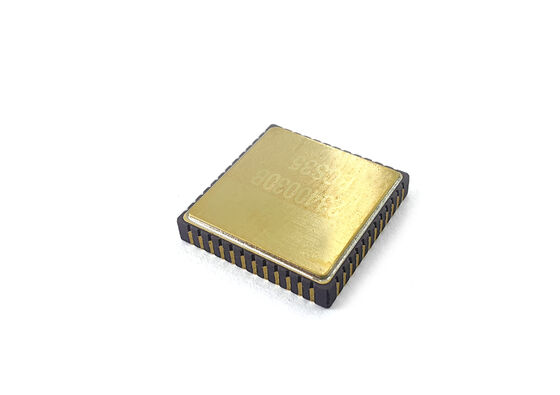

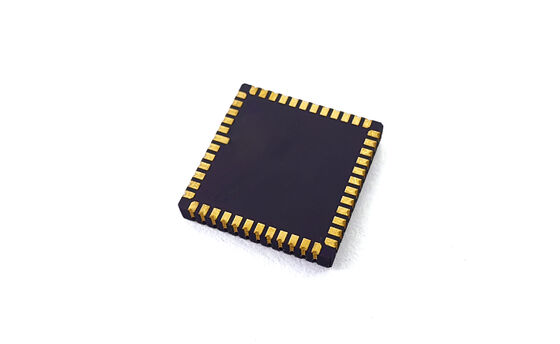

توفر شريحة جيروسكوب MEMS عالية الأداء هذه قياسًا دقيقًا ومستقرًا لمعدل الزاوية لأنظمة الملاحة والتحكم. تتميز بضوضاء منخفضة، وانجراف منخفض، وقدرة ممتازة على التكيف البيئي، وهي مثالية للتحكم في طيران الطائرات بدون طيار، والملاحة بالقصور الذاتي، والأتمتة الصناعية. تصميم
يجب وضع مكثفات الفصل للدبابيس VCP و VREF و VBUF و VREG بالقرب قدر الإمكان من الدبابيس، ويجب تقليل المقاومة المكافئة للمسارات. يتم توصيل الأطراف الأخرى لمكثفات الفصل لـ VREF و VBUF و VREG بأقرب AVSS _ LN ثم إلى أرض الإشارة عبر خرزة مغناطيسية. توضع مكثفات الفصل لـ VCC و VIO أيضًا بالقرب من الدبابيس المقابلة. عندما يكون VCC في التشغيل العادي، سيكون التيار الإجمالي حوالي 35 مللي أمبير، مما يتطلب مسار PCB واسعًا لضمان استقرار الجهد. لتسهيل تجميع الجهاز، حاول تجنب التوجيه تحت الغلاف. حدد مواقع المكونات لتجنب مناطق تركيز الإجهاد. من الضروري تجنب عناصر تبديد الحرارة الكبيرة والمناطق ذات الاتصال الميكانيكي الخارجي، والضغط والسحب، وكذلك المناطق التي تكون فيها براغي التثبيت عرضة للتشوه أثناء التركيب الكلي.
| الأداء | الوحدة | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 |
|---|---|---|---|---|---|---|---|
| النطاق | درجة/ثانية | 400 | 400 | 400 | 400 | 400 | 100 |
| عرض النطاق الترددي @3DB (مخصص) | هرتز | 90 | 180 | 200 | 200 | 300 | 50 |
| دقة الإخراج (رقمي SPI) | بت | 24 | 24 | 24 | 24 | 24 | 24 |
| معدل الإخراج (ODR) (مخصص) | هرتز | 12K | 12K | 12K | 12K | 12K | 12K |
| التأخير (مخصص) | مللي ثانية | <3 | <1.5 | <1.5 | <1.5 | <1 | <6 |
| استقرار الانحياز | درجة/ساعة (1σ) | <0.05 | <0.05 | <0.1 | <0.5 | <0.1 | <0.02 |
| استقرار الانحياز (1σ 10s) | درجة/ساعة (1σ) | <0.5 | <0.5 | <1 | <5 | <1 | <0.1 |
| خطأ الانحياز عبر درجة الحرارة (1σ) | درجة/ساعة (1σ) | <5 | <5 | <10 | <30 | 10 | 5 |
| معامل المقياس عند 25 درجة مئوية | lsb/درجة/ثانية | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
| تكرار معامل المقياس (1σ) | جزء في المليون (1σ) | <20ppm | <20ppm | <20ppm | <20ppm | <100ppm | <100ppm |
| معامل المقياس مقابل درجة الحرارة (1σ) | جزء في المليون (1σ) | 100ppm | 100ppm | <150ppm | <150ppm | <300ppm | <300ppm |
| عدم خطية معامل المقياس (1σ) | جزء في المليون | 100ppm | 100ppm | <150ppm | <150ppm | <300ppm | <300ppm |
| المشي العشوائي الزاوي (ARW) | درجة/جذر ساعة | <0.025 | <0.025 | <0.05 | <0.25 | <0.05 | <0.005 |
| الضوضاء (من الذروة إلى الذروة) | درجة/ثانية | <0.15 | <0.3 | <0.35 | <0.4 | <0.25 | <0.015 |
| حساسية قيمة G | درجة/ساعة/g | <1 | <1 | <1 | <3 | <1 | <1 |
| وقت التشغيل (بيانات صالحة) | ثانية | 750m | |||||
| تردد رنين المستشعر | هرتز | 10.5k-13.5K | |||||
| الملاءمة البيئية | |||||||
| الصدمة (عند التشغيل) | 500g ، 1ms | ||||||
| مقاومة الصدمات (عند إيقاف التشغيل) | 10000g ، 10ms | ||||||
| الاهتزاز (عند التشغيل) | 18g rms (20 هرتز إلى 2 كيلو هرتز) | ||||||
| درجة حرارة العمل | -40 درجة مئوية ---- + 85 درجة مئوية | ||||||
| درجة حرارة التخزين | -55 درجة مئوية ---- + 125 درجة مئوية | ||||||
| جهد الإمداد | 5 ± 0.25 فولت | ||||||
| استهلاك التيار | 45 مللي أمبير | ||||||
