نظام الملاحة الصناعية المثبتة على المركبة

Name: نظام الملاحة الصناعية المثبتة على المركبة
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

اسم العلامة التجارية:	Firepower
رقم الطراز:	NF701A

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

ISO 9001:2015, CE, RoHS

الشمال العثور على دقة:

<= 0.3 درجة (NF701A)

البعد مكتشف الشمال:

115 × 90 × 110 ملم

الإخراج:

RS422

الدقة الأفقية (1 سيجما):

<= 0.05 درجة

قرار السمت:

<= 0.5 درجة

وزن:

<= 2 كجم

إبراز:

محدد شمال بجيروسكوب الألياف الضوئية

الملاحة الصناعية المثبتة على المركبات

0.3 درجة دقة NF701A

وصف المنتج

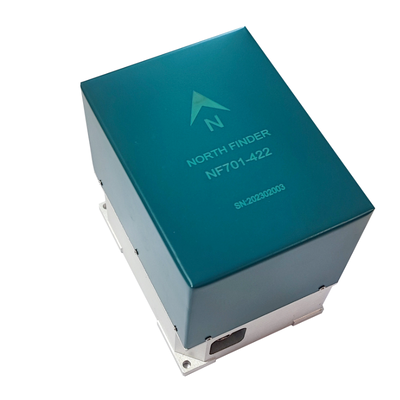

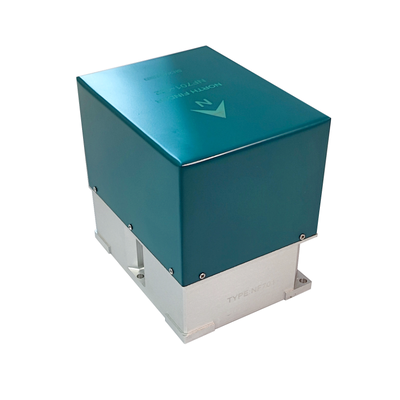

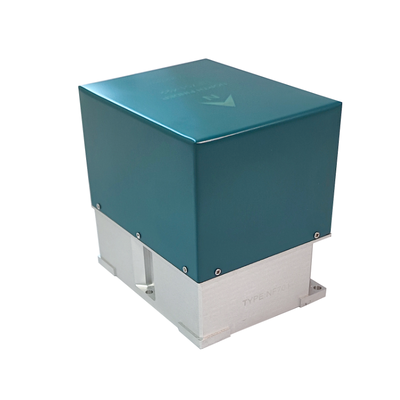

أداة تحديد الشمال الجيرولوجية ذات الألياف البصرية للملاحة الصناعية المثبتة على المركبات

NF701A هو جهاز تحديد الشمال ذو دقة عالية المصمم لنظم الملاحة الصناعية المثبتة على المركباتيُحسب بشكل مستقل المحور الشمالي الحقيقي في غضون 3 دقائق، توفر مرجعية مسار حاسمة لشاحنات التعدين ومعدات البناء والمنصات الصناعية المتنقلة العاملة في بيئات محظورة بـ GPS أو ضوضاء مغناطيسية.

الأبعاد

115 × 90 × 110 مم

المواصفات التقنية

وقت البحث عن الشمال: <= 3 دقائق
دقة البحث الشمالي (1 sigma): <= 0.3 درجة (NF701A) ؛ <= 0.5 درجة (NF701B)
الدقة الأفقية: <= 0.05 درجة (1 سيغما)
المحيط: <= 0.5 درجة (1 sigma)
الوزن: <= 2 كجم
إمدادات الطاقة: DC 12V ~ 24V
استهلاك الطاقة: 15 واط (الذروة)
واجهة: RS422
وضع العمل: التحقق الذاتي التلقائي عند تشغيل الطاقة ، التحكم في البحث الشمالي عن طريق الكمبيوتر العلوي

المتطلبات البيئية

درجة حرارة العمل: -40 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: -55 درجة مئوية إلى +85 درجة مئوية
الرطوبة: الرطوبة النسبية أقل من 95%

الموثوقية

MTBF >= 1000 ساعة
MTTR <= 30 دقيقة

تطبيقات مثالية

ملاحة شاحنة التعدين:الاتجاه المستقل عن نظام تحديد المواقع للشاحنات الثقيلة في المناجم المفتوحة
وضع معدات البناء:الزيموث الدقيق للجرافات الحصرية والمصنعات
محاذاة الرافعة المتنقلة:إشارة سريعة إلى الشمال لتركيب الرافعة وتحديد موقع الحمولة
مركبات صيانة السكك الحديدية:مسار دقيق لمعدات فحص السكة الحديد وإصلاحها
مركبات الاستجابة للطوارئ:توجيه موثوق للسيارات الإطفاء ومركبات الإنقاذ في المناطق المحظورة من نظام تحديد المواقع العالمي

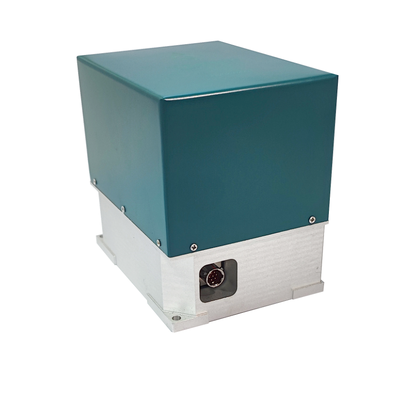

تكوين القابس الخارجي (واجهة Y50EX-0607TX2)

رقم دبوس القابس	تعريف وظيفي
أ	DC12V ~ 24V
ب	DC12V ~ 24V GND
ج	TD+
د	الـ TD-
e	RD +
f	RD-
g	الـ GND
