| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | 16488HB |

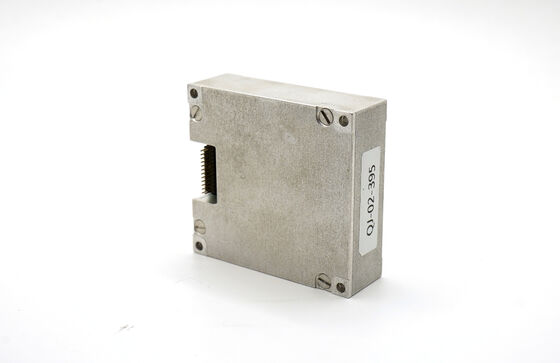

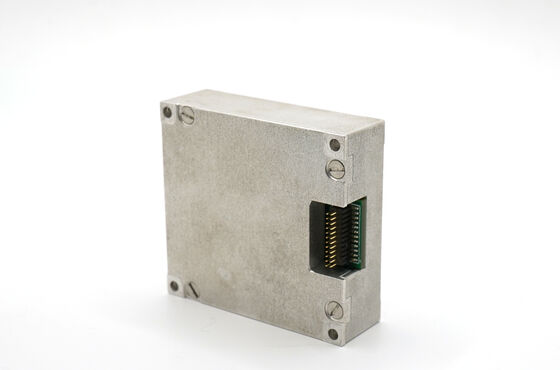

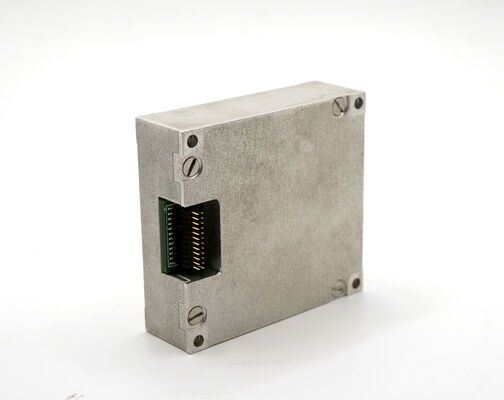

و 16488HB MEMS IMU عالية الأداء مصممة للطائرات بدون طيار الموقف والاتجاه أنظمة مرجعية (AHRS).هذا المستشعر المدمج 47x44x14mm خروجات سرعة زاوية 3 محور وتسارع 3 محور مع مقياس مغناطيسي وبارومتر متكاملة، يوفر استشعار الحركة الكامل. يضمن معايرة درجة الحرارة المدمجة أداء دقيق من -40 درجة مئوية إلى +70 درجة مئوية.
| المعلم | ظروف الاختبار | دقيقة | نموذجي | ماكس | الوحدة |
|---|---|---|---|---|---|
| الجيروسكوب | |||||
| نطاق القياس الديناميكي | 500 | 2000 | درجة / ثانية | ||
| استقرار التحيز الصفري | تباين ألان، محور Z | 0.8 | deg/h | ||
| استقرار التحيز الصفري | تباين ألان، محور X/Y | 1.6 | deg/h | ||
| استقرار التحيز الصفري | متوسط 10 ثانية، -40~+70 درجة مئوية، محور Z | 3 | deg/h | ||
| المشي العشوائي الزاوي | 0.15 | deg/rt-hr | |||
| عدم خطية عامل المقياس | محور Z | 0.01 | %FS | ||
| عرض النطاق | 200 | هرتز | |||
| عداد التسارع | |||||
| نطاق القياس الديناميكي | 16 | 200 | g | ||
| استقرار التحيز الصفري | تباين ألان | 0.06 | ملغ | ||
| عرض النطاق | 200 | هرتز | |||
| مقياس المغناطيسية | |||||
| نطاق القياس الديناميكي | 2.5 | غاوس | |||
| دقة المسار | 30μT، 25°C | ± 25 | deg | ||
| البارومتر | |||||
| نطاق القياس الديناميكي | 300 | 1100 | مبار | ||
| التواصل | |||||
| SPI من اتجاه واحد | معدل البود | 15 | ميغاهرتز | ||
| يمكن أن يكون في طريق واحد | معدل البود | 1 | ميغاهرتز | ||
| تواتر أخذ العينات | SPI | 2460 | هرتز | ||
| الكهرباء | |||||
| الجهد | 3.0 | 3.3 | 3.6 | V | |
| استهلاك الطاقة | 1.5 | W | |||
| الجسدي | |||||
| الحجم | 47×44×14 | ملم | |||
| الوزن | 50 | g | |||
| البيئة | |||||
| درجة حرارة العمل | -40 | 70 | °C | ||
| اهتزاز | 20 إلى 2000 هرتز، 6.06 غرام | ||||
| التأثير | 1000 جرام، 0.5 م | ||||
| الموثوقية | |||||
| MTBF | 20000 | h | |||
