| رقم الطراز: | FCM250B/260B |
| الـ MOQ: | 1 |
| السعر: | 300$ |
| القدرة على التوريد: | 1000/شهر |

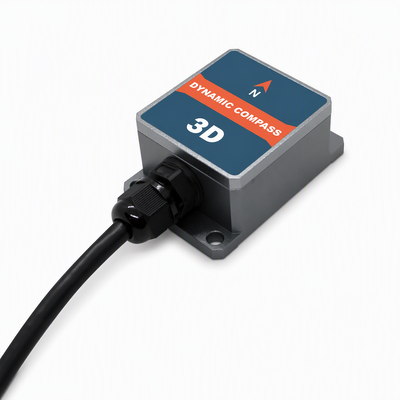

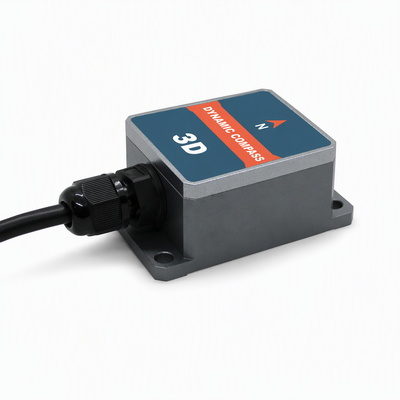

FCM250B/260B عبارة عن بوصلة إلكترونية ثلاثية الأبعاد منخفضة التكلفة تستخدم خوارزميات المعايرة المغناطيسية الصلبة والناعمة للقضاء على تداخل المجال المغناطيسي من خلال المعايرة المتقدمة. تدمج هذه البوصلة مستشعر بوابة التدفق ثلاثي المحاور وتحسب الاتجاه في الوقت الفعلي عبر معالج مركزي، بينما يوفر مقياس التسارع ثلاثي المحاور تعويض الاتجاه لزوايا الميل حتى ±85 درجة، مما يضمن دقة عالية حتى في الزوايا القصوى.
تتميز البوصلة الإلكترونية بتحكم MCU عالي الدقة وخيارات إخراج متعددة، وتوفر واجهات قياسية بما في ذلك RS232/RS485/TTL، مع واجهات اتصال مخصصة متاحة عند الطلب.
بفضل حجمه الصغير واستهلاكه المنخفض للطاقة وبنيته القوية، يعد FCM250B/260B مناسبًا للهوائيات المستقرة والمركبات وتطبيقات تكامل الأنظمة. تتيح مقاومته العالية للصدمات وموثوقيته التشغيل في بيئات قاسية للغاية، مما يجعله مثاليًا لأنظمة التحكم المتكاملة ذات القياس الدقيق.
| المعلمة | قيمة |
|---|---|
| دقة العنوان | 0.8 درجة |
| دقة | 0.1 درجة |
| دقة الملعب | 0.1 درجة <15 درجة (نطاق القياس) 0.2 درجة <30 درجة (نطاق القياس) 0.3 درجة <60 درجة (نطاق القياس) |
| نطاق الملعب | ± 85 درجة |
| دقة المتداول | 0.1 درجة <15 درجة (نطاق القياس) 0.2 درجة <30 درجة (نطاق القياس) 0.3 درجة <60 درجة (نطاق القياس) |
| نطاق لفة | ± 85 درجة |
| دقة | 0.1 درجة |
| نطاق زاوية تعويض الميل | <40 درجة |
| معايرة الحديد الصلب | نعم |
| معايرة الحديد الناعم | نعم |
| طريقة معايرة تدخل المجال المغناطيسي | التدوير أفقيًا جولة واحدة (معايرة ثنائية الأبعاد) |
| حجم ثنائي الفينيل متعدد الكلور | الطول 33 × العرض 27 × الارتفاع 9 ملم |
| RS232/RS485/TTL | PCBA: كابل طرفي 4PIN بطول 30 سم |
| تأخير البدء | <50 مللي ثانية |
| معدل الإخراج | 20 هرتز/ثانية |
| معدل الباود | 2400 إلى 19200 باود |
| تنسيق الإخراج | بروتوكول ثنائي عالي الأداء |
| جهد الإمداد | (افتراضي) تيار مستمر + 5 فولت (اختياري) تيار مستمر 9 ~ 36 فولت |
| الحالي (الحد الأقصى) | 45 مللي أمبير |
| الوضع المثالي | 35 مللي أمبير |
| وضع السكون | سيتم تحديده لاحقًا |
| نطاق التشغيل | -40 درجة مئوية ~ +85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية |
| أداء مضاد للاهتزاز | 2500 جرام |
| إي إم سي | وفقا لEN61000 وGBT17626 |
| MTBF | ≥98000 ساعة/الوقت |
| مقاومة العزل | ≥100MΩ |
| مقاومة التأثير | 100g@11ms، ثلاثة اتجاهات (نصف جيبي) |
| المضادة للاهتزاز | 10 جرام/10 ~ 1000 هرتز |
| وزن | ثنائي الفينيل متعدد الكلور: ≥25 جم (باستثناء الكابل) |
